18330064396在石油化工、电力能源、市政供水等工业领域，阀门法兰连接的密封性与安全性，完全依赖于 “螺栓 + 扳手” 的精准匹配 —— 螺栓选不对，轻则介质泄漏、设备停机，重则引发爆炸、环境污染等重大事故；扳手用错，不仅会导致螺栓滑角、螺纹损伤，更会破坏预紧力平衡，间接引发密封失效。
本文结合国标 HG/T 20592、GB/T 9119 及美标 ANSI B16.5 等主流标准，参考对夹蝶阀、通用阀门配套参数表（含 DN10-DN500 规格）与紧固件扳手大全，从 “螺栓选型核心逻辑”“扳手适配规则”“实操误区与案例” 三大板块，展开 1 万字深度解析，为现场选型、安装及维护提供可落地的技术方案。
阀门法兰盘配套螺栓（又称法兰连接螺栓 / 螺柱）的选型，绝非 “看直径、估长度” 的简单操作，而是需围绕 “法兰标准、工况参数、密封需求” 三大核心，形成 “标准匹配→工况适配→细节校验” 的闭环逻辑。以下从选型依据、关键参数、材质选择、规格对应表四大维度，拆解实操方法。
螺栓选型的第一步，是明确阀门法兰的 “标准体系” 与 “工况边界”，避免因基础信息错配导致后续选型全错。
不同国家 / 行业的法兰标准，对同一公称通径（DN）的 “螺栓孔数量、孔径、分布圆直径” 有明确规定，直接决定螺栓的 “直径、数量、长度上限”。目前工业领域主流标准分为三大类，其螺栓适配逻辑差异显著：
标准体系 | 代表标准 | 公称通径表示 | 螺栓规格核心特点 | 适用领域 |
中国标准 | HG/T 20592-2009 | DN（如 DN50） | 螺栓直径以公制为主（M8-M30），数量随 DN 递增（4-20 颗） | 国内化工、石化、市政 |
中国标准 | GB/T 9119-2010 | DN（如 DN100） | 与 HG/T 20592 兼容，低压法兰（PN≤1.6MPa）螺栓更细 | 通用工业管道、自来水 |
美国标准 | ANSI/ASME B16.5 | NPS（如 NPS 2） | 螺栓为美制螺纹（UNC/UNF，如 1/2"-13 UNC），数量更少 | 国际项目、油气行业 |
德国标准 | DIN 2501 | DN（如 DN80） | 螺栓直径偏大（如 DN50 配 M18），强度等级要求更高 | 欧洲机械、化工设备 |
实操要点：拿到阀门法兰后，需先查看法兰标识（如法兰侧面刻的 “HG/T 20592 DN100 PN2.5”），再对应查该标准的 “法兰连接尺寸表”，确定螺栓的 “数量、孔径”—— 例如 HG/T 20592 中，DN100 PN2.5 的法兰为 “8 个螺栓孔，孔径 23mm”，则螺栓直径需选 M20（螺栓直径比孔径小 0.5-1mm，确保顺利穿入）。
工况参数（压力、温度、介质）是螺栓 “强度等级、材质” 的核心决定因素，需避免 “小马拉大车”（强度不足断裂）或 “过度选型”（成本浪费）。
• 压力等级（PN/Class）：压力越高，螺栓需承受的 “预紧力” 越大，强度等级需越高。
例：PN1.0MPa（低压）的自来水阀门，选 4.8 级碳钢螺栓即可；PN10MPa（高压）的蒸汽阀门，需选 10.9 级合金结构钢螺栓；PN42MPa（超高压）的反应釜阀门，需选 12.9 级高强度合金钢螺栓。
• 介质温度：温度不仅影响螺栓强度，还会引发 “热胀冷缩” 与 “蠕变”（高温下缓慢变形）。
例：≤80℃（常温）的冷却水管路，螺栓无特殊温度要求；200-400℃（中高温）的热油管道，需选耐蠕变的 35CrMoA 材质；≥400℃（高温）的锅炉阀门，需选 25Cr2MoVA 或 Inconel 合金材质。
• 介质腐蚀性：腐蚀性介质会导致螺栓锈蚀、强度下降，需按腐蚀等级匹配材质。
例：弱腐蚀（冷却水）选 304 不锈钢；中腐蚀（稀硫酸）选 316L 不锈钢；强腐蚀（浓盐酸、氯气）选哈氏合金 C276；超低温腐蚀（LNG，-162℃）选 09MnNiD 低温钢。
法兰密封垫片的 “压缩量、回弹率” 不同，对螺栓预紧力的要求也不同，间接影响螺栓的 “强度等级” 选择：
垫片类型 | 压缩量要求 | 预紧力需求 | 螺栓强度等级建议 |
非金属垫片（橡胶、石棉） | 大（3-5mm） | 低 | 4.8 级、8.8 级 |
半金属垫片（石墨复合垫） | 中（1-3mm） | 中 | 8.8 级、10.9 级 |
金属垫片（金属环垫） | 小（0.5-1mm） | 高 | 10.9 级、12.9 级 |
实操案例：某化工企业的 DN200 PN4.0MPa 法兰，配金属环垫（预紧力需求高），若错选 8.8 级螺栓，螺栓预紧力不足，会导致垫片无法密封，出现介质泄漏；需更换为 10.9 级螺栓，才能满足预紧力要求。
明确基础依据后，需进一步确定螺栓的 “公称直径、有效长度、强度等级、螺纹类型”4 个关键参数，每个参数都有严格的计算或查表逻辑。
螺栓公称直径（如 M16、M20）需与法兰孔径 “间隙配合”，即螺栓直径 = 法兰孔径 - 0.5-1mm（确保螺栓能轻松穿入，且无过大晃动）。
查表速配法：直接参考对应法兰标准的 “连接尺寸表”，无需手动计算。以 HG/T 20592-2009 为例，部分 DN 对应的螺栓直径如下：
公称通径 DN | PN1.0MPa 法兰孔径（mm） | 适配螺栓直径（M） | PN4.0MPa 法兰孔径（mm） | 适配螺栓直径（M） |
10 | 14 | M12 | 14 | M12 |
25 | 18 | M16 | 18 | M16 |
50 | 18 | M16 | 23 | M20 |
100 | 23 | M20 | 26 | M24 |
200 | 26 | M24 | 33 | M30 |
500 | 36 | M33 | 42 | M39 |
螺栓有效长度（从头部底面到螺纹末端的长度）是最易出错的参数，过短会导致螺母无法拧满螺纹，过长会导致螺栓突出螺母过多，影响安全。
计算公式：
有效长度 L = 法兰厚度（H） + 垫片厚度（h） + 螺母厚度（h₁） + 2-3 个螺纹牙余量（ΔL）
• 法兰厚度（H）：查法兰标准表，如 HG/T 20592 中 DN100 PN2.5 的法兰厚度为 22mm；
• 垫片厚度（h）：非金属垫片 3-5mm，石墨复合垫 2-3mm，金属环垫 1-2mm；
• 螺母厚度（h₁）：公制螺母厚度按 GB/T 6170，如 M20 螺母厚度为 18mm；
• 螺纹牙余量（ΔL）：2-3mm（确保螺母拧入后，螺纹末端仍有 2-3 牙外露，避免未拧满）。
计算案例：DN100 PN2.5 法兰（H=22mm）+ 石墨复合垫（h=3mm）+ M20 螺母（h₁=18mm）
则 L=22+3+18+3=46mm，实际选型需选标准长度（优先选 50mm 或 55mm，避免非标准长度采购困难）。
注意事项：若法兰为 “对夹式”（如对夹蝶阀），需计算 “两个法兰厚度 + 垫片厚度”，例：对夹蝶阀 DN50 PN10，两个法兰厚度各 18mm，垫片厚度 3mm，M16 螺母厚度 14mm，则 L=18+18+3+14+3=56mm，选 60mm 螺栓。
螺栓强度等级用 “数字 + 点 + 数字” 表示（如 8.8 级），前一位数字 ×100 = 抗拉强度（MPa），后一位数字 ×0.1× 抗拉强度 = 屈服强度（MPa）。不同工况对应的强度等级需严格匹配：
强度等级 | 抗拉强度≥(MPa) | 屈服强度≥(MPa) | 适用工况（压力 + 温度） | 材质示例 |
4.8 级 | 400 | 320 | PN≤1.0MPa，T≤80℃（自来水、压缩空气） | Q235 钢 |
8.8 级 | 800 | 640 | PN1.6-4.0MPa，T≤200℃（热水、热油） | 45# 钢（调质） |
10.9 级 | 1000 | 900 | PN4.0-10.0MPa，T≤350℃（蒸汽、工艺管道） | 35CrMoA（调质） |
12.9 级 | 1200 | 1080 | PN≥10.0MPa，T≤450℃（高压锅炉、反应釜） | 42CrMoA（调质） |
美标对应关系：美标螺栓用 “Grade” 标识，Grade 5≈8.8 级，Grade 8≈10.9 级，选型时需注意等级转换。
螺纹类型分为 “公制（Metric）” 与 “英制（UNC/UNF）”，两者牙型角均为 60°，但螺距、直径表示方式完全不同，工具也无法通用：
• 公制螺纹：标注为 “M + 直径 × 螺距”（如 M16×2，粗牙可省略螺距为 M16），国内及欧洲通用；
• 英制螺纹：标注为 “直径 - 牙数 - 系列”（如 1/2"-13 UNC，UNC 为粗牙，UNF 为细牙），美国、加拿大通用。
实操误区：用公制 13mm 扳手拧 1/2" 英制螺栓（对应扳手尺寸为 12.7mm），会导致螺栓头部滑角；同理，英制螺栓无法拧入公制螺母，需严格区分。
螺栓材质直接决定其 “耐腐蚀性、耐高温性、低温韧性”，需结合介质特性与温度范围，从 5 大类材质中精准筛选，避免因材质错选导致螺栓过早失效。
• 代表材质：Q235、20# 钢
• 性能特点：抗拉强度 375-500MPa，耐腐蚀性差（易生锈），耐高温≤350℃
• 适用场景：PN≤1.0MPa，T≤80℃，无腐蚀介质（如自来水、常温空气管道）
• 注意事项：需做防腐处理（热镀锌、发黑），避免潮湿或露天环境，使用寿命 1-3 年。
• 代表材质：35CrMoA、40Cr、25Cr2MoVA
• 性能特点：抗拉强度 785-1080MPa，耐轻微腐蚀（需防锈），耐高温≤550℃（25Cr2MoVA）
• 适用场景：PN1.6-40MPa，T≤450℃，无强腐蚀介质（如蒸汽、热油、高压空气）
• 优势：强度高、耐蠕变（高温下不易变形），是工业中高压阀门的 “标配材质”。
• 代表材质：304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）、310S（06Cr25Ni20）
• 性能特点：耐弱酸碱、盐雾，316L 因含 Mo 耐 Cl⁻腐蚀，310S 耐高温≤1000℃，低温韧性优异（-196℃仍有韧性）
• 适用场景：
◦ 304：食品级介质、冷却水、弱酸碱（pH4-10）；
◦ 316L：海水、含 Cl⁻溶液、稀盐酸；
◦ 310S：高温烟气、焚烧炉烟道法兰。
• 代表材质：2205（022Cr22Ni5Mo3N）
• 性能特点：耐蚀性接近 316L，强度接近 40Cr（屈服强度≥450MPa），耐 Cl⁻腐蚀优异
• 适用场景：PN16-25MPa 的海洋高压管道、化工高压反应釜，性价比高于 316L。
• 代表材质：哈氏合金 C276、钛合金 TA2、蒙乃尔 400
• 性能特点：
◦ 哈氏合金 C276：耐浓盐酸、硫酸、氯气等强腐蚀；
◦ 钛合金 TA2：耐海水、王水，轻量化（密度 4.5g/cm³）；
◦ 蒙乃尔 400：耐海水、含硫介质（石油炼制）；
• 适用场景：极端腐蚀、超低温（-269℃）、超高温（≤1000℃）工况，成本为 304 的 10-20 倍，非必要不选用。

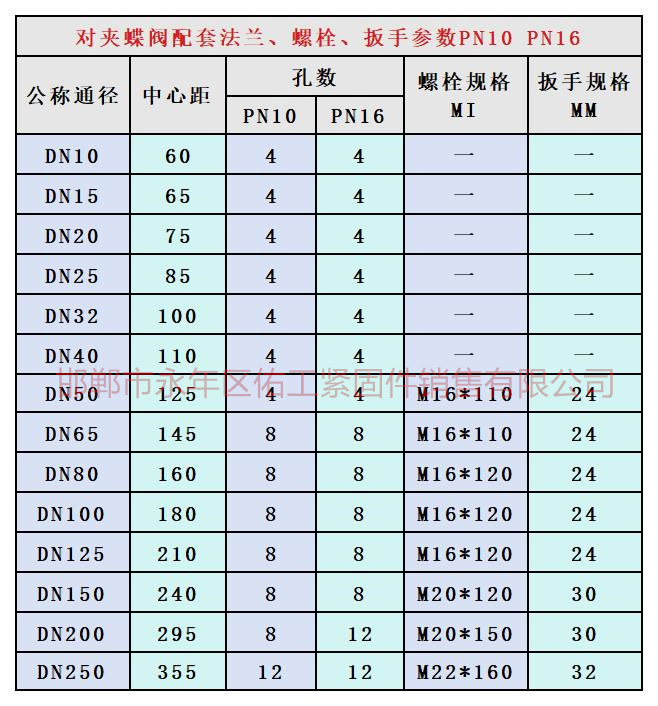

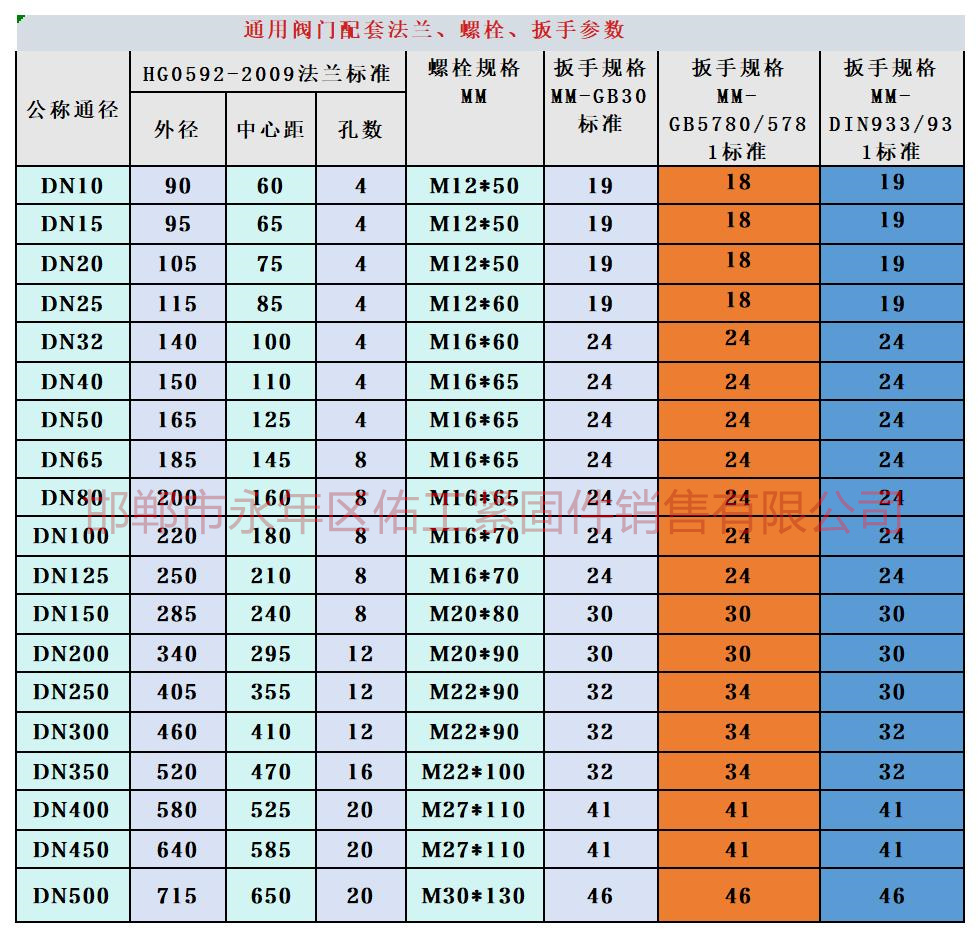

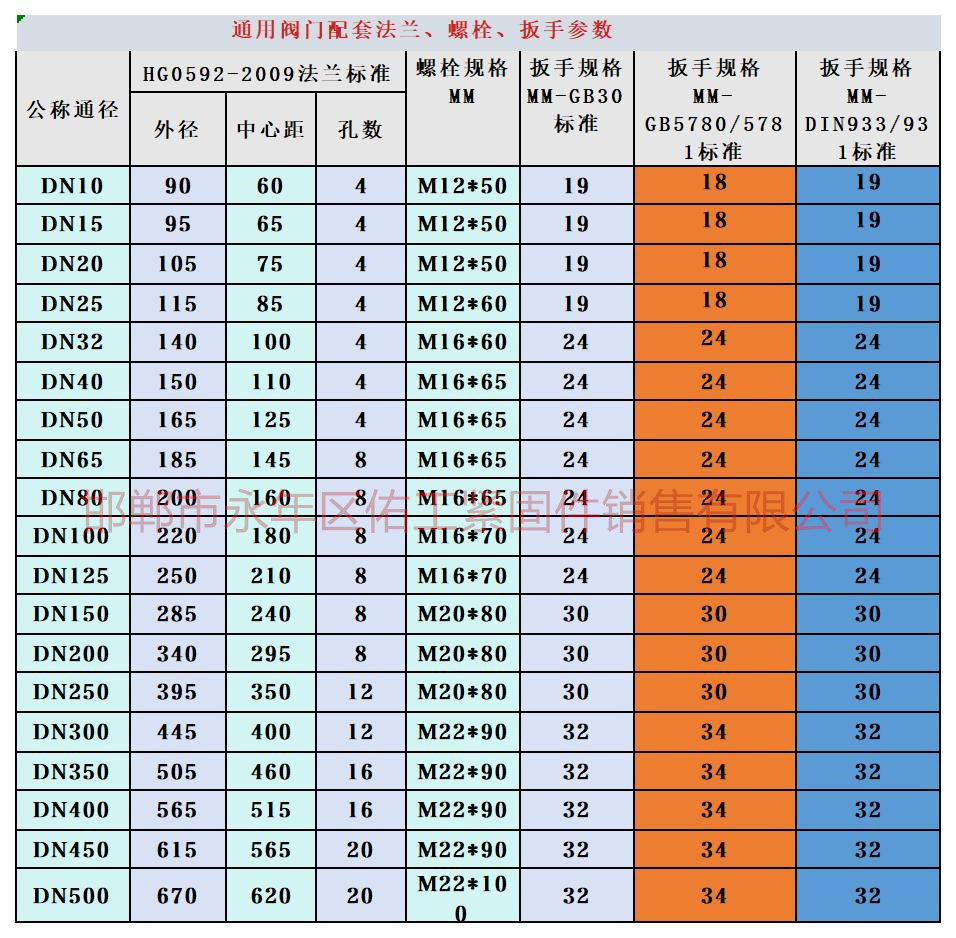

结合提供的 “对夹蝶阀配套参数表（PN10、PN16）” 与 “通用阀门配套参数表（HG0592-2009）”，整理出工业常用 DN 对应的螺栓规格，可直接用于选型参考（注：不同厂家法兰厚度可能略有差异，长度需微调）。
公称通径 DN | 中心距（mm） | 孔数（颗） | 螺栓规格（公制） | 螺栓长度（mm） | 适配扳手尺寸（mm） |
10 | 50 | 4 | M10×1.5 | 45 | 17 |
20 | 70 | 4 | M12×1.75 | 50 | 19 |
32 | 90 | 4 | M16×2 | 60 | 24 |
50 | 125 | 4 | M16×2 | 65 | 24 |
80 | 160 | 8 | M16×2 | 70 | 24 |
100 | 180 | 8 | M16×2 | 75 | 24 |
150 | 240 | 8 | M20×2.5 | 85 | 30 |
200 | 295 | 8 | M20×2.5 | 90 | 30 |
250 | 350 | 12 | M24×3 | 100 | 36 |
公称通径 DN | PN1.6MPa 螺栓规格 | PN1.6 螺栓长度（mm） | PN2.5MPa 螺栓规格 | PN2.5 螺栓长度（mm） | PN4.0MPa 螺栓规格 | PN4.0 螺栓长度（mm） |
10 | M12×1.75（4 颗） | 50 | M12×1.75（4 颗） | 55 | M12×1.75（4 颗） | 60 |
25 | M16×2（4 颗） | 60 | M16×2（4 颗） | 65 | M16×2（4 颗） | 70 |
50 | M16×2（4 颗） | 65 | M16×2（4 颗） | 70 | M20×2.5（4 颗） | 75 |
80 | M16×2（8 颗） | 70 | M20×2.5（8 颗） | 75 | M20×2.5（8 颗） | 80 |
100 | M20×2.5（8 颗） | 75 | M20×2.5（8 颗） | 80 | M24×3（8 颗） | 85 |
150 | M20×2.5（8 颗） | 85 | M24×3（8 颗） | 90 | M24×3（12 颗） | 95 |
200 | M24×3（12 颗） | 95 | M24×3（12 颗） | 100 | M30×3.5（12 颗） | 105 |
300 | M24×3（12 颗） | 105 | M30×3.5（16 颗） | 110 | M30×3.5（16 颗） | 115 |
500 | M30×3.5（20 颗） | 125 | M33×3.5（20 颗） | 130 | M39×4（20 颗） | 135 |
扳手是螺栓安装的 “最后一道关口”—— 工具选错，不仅会导致螺栓头部滑角、螺纹损伤，更会破坏预紧力的均匀性，引发法兰密封失效。扳手选择需遵循 “先看螺栓头部驱动形式→再看螺栓规格→最后看安装空间” 的逻辑，确保工具与螺栓 “完全适配”。
扳手选择的本质，是 “匹配螺栓头部的驱动结构” 与 “螺栓规格的尺寸”，同时兼顾现场安装空间的限制。以下 3 步可快速锁定正确工具：
螺栓头部驱动形式（即 “拧动螺栓的结构”）是扳手类型的核心决定因素，不同驱动形式对应完全不同的工具，不可混用：
头部驱动形式 | 外观特征 | 适配扳手类型 | 优点 | 缺点 | 法兰螺栓适用率 |
外六角（Hex） | 头部为正六边形平面 | 开口扳手、梅花扳手、套筒扳手 | 扭矩传递稳定，易操作 | 占用空间大 | 95%（主流） |
内六角（Hex Socket） | 头部中心有正六边形凹槽 | 内六角扳手、内六角批头 | 占用空间小，适合狭窄位置 | 扭矩过大易滑角 | 5%（特殊场景） |
内梅花（Torx） | 头部为星形凹槽（6/12 齿） | 内梅花扳手、内梅花批头 | 防滑性好，扭矩传递效率高 | 工具通用性差 | 1%（高压场景） |
十字槽（Phillips） | 头部为十字凹槽 | 十字螺丝刀 | 操作简单 | 仅适用于小规格螺栓（≤M6） | 0.5%（低压小阀） |
实操重点：阀门法兰螺栓 95% 以上为 “外六角头部”，因此扳手选择以 “开口、梅花、套筒” 为主，内六角仅用于法兰内侧或空间狭窄的场景（如阀门与管道间距≤50mm）。
扳手尺寸需与螺栓头部的 “对边尺寸”（外六角头部相对两个面的距离）完全匹配，尺寸不符会导致 “滑角”（螺栓头部磨圆）或 “工具损坏”。

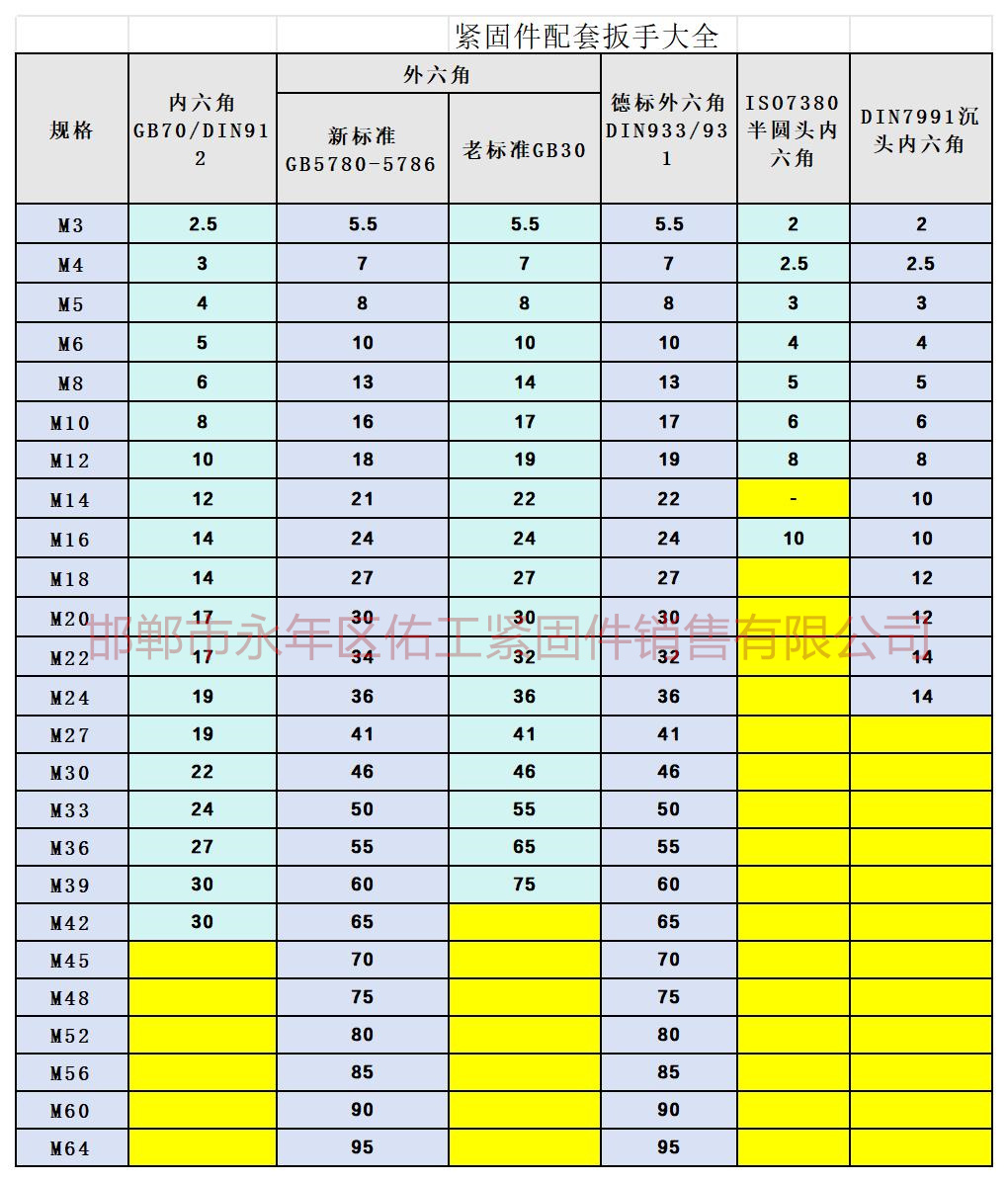

公制螺栓的 “公称直径” 与 “头部对边尺寸” 有固定对应关系，可直接查表：
螺栓公称直径（M） | 外六角头部对边尺寸（mm） | 适配开口 / 梅花扳手尺寸（mm） | 内六角扳手尺寸（mm） | 套筒扳手尺寸（mm） | 适用螺栓场景 |
M6 | 10 | 10 | 4 | 10 | DN10 以下低压阀门 |
M8 | 13 | 13 | 5 | 13 | DN10-DN20 低压阀门 |
M10 | 17 | 17 | 6 | 17 | DN20-DN32 低压阀门 |
M12 | 19 | 19 | 8 | 19 | DN32-DN50 低压阀门 |
M16 | 24 | 24 | 10 | 24 | DN50-DN100 中低压阀门 |
M20 | 30 | 30 | 13 | 30 | DN100-DN200 中压阀门 |
M24 | 36 | 36 | 17 | 36 | DN200-DN300 中高压阀门 |
M30 | 46 | 46 | 24 | 46 | DN300-DN500 高压阀门 |
M36 | 55 | 55 | 30 | 55 | DN500 以上超高压阀门 |
英制螺栓的 “公称直径” 与 “扳手尺寸” 为英制单位，需注意与公制工具区分：
英制螺栓直径（英寸） | 头部对边尺寸（英寸） | 适配扳手尺寸（英寸） | 对应公制尺寸（mm）（参考） | 适用场景（ANSI 法兰） |
1/4" | 7/16" | 7/16" | 11.1mm（不可用 11mm 公制工具） | NPS 1 低压法兰 |
3/8" | 9/16" | 9/16" | 14.3mm（不可用 14mm 公制工具） | NPS 1.5 低压法兰 |
1/2" | 3/4" | 3/4" | 19.1mm（不可用 19mm 公制工具） | NPS 2-NPS 3 中压法兰 |
5/8" | 15/16" | 15/16" | 23.8mm（不可用 24mm 公制工具） | NPS 4-NPS 6 中压法兰 |
3/4" | 1-1/8" | 1-1/8" | 28.6mm（不可用 29mm 公制工具） | NPS 8-NPS 10 高压法兰 |
关键提醒：英制与公制扳手不可混用！例如 1/2"英制螺栓对应 3/4"（19.1mm）扳手，若用 19mm 公制扳手，会因尺寸差 0.1mm 导致打滑，损坏螺栓头部。
现场安装空间（如法兰与设备间距、法兰之间的距离）决定了扳手的 “结构类型”，不同空间场景需选择不同工具：
安装空间场景 | 推荐扳手类型 | 不推荐工具 | 原因分析 |
法兰周围空间充足（≥100mm） | 套筒扳手（配棘轮棘轮扳手） | 开口扳手 | 套筒扭矩大、效率高，可快速完成多颗螺栓紧固 |
法兰与设备间距狭窄（30-50mm） | 梅花扳手（薄型） | 套筒扳手 | 梅花扳手厚度薄（约 15mm），可深入狭窄空间 |
法兰内侧螺栓（空间极小） | 内六角扳手（L 型） | 梅花扳手 | 内六角扳手占用空间小，可从法兰孔内侧操作 |
螺栓头部靠近障碍物（≤20mm） | 开口扳手（单头） | 梅花扳手 | 开口扳手可从侧面卡入，梅花扳手需全包头部 |
需精确控制扭矩（高压法兰） | 扭矩扳手（配套筒） | 普通扳手 | 扭矩扳手可设定预紧力，避免超拧或欠拧 |
不同类型的扳手在 “扭矩传递效率、防滑性、操作效率” 上差异显著，需根据螺栓规格、工况要求选择最适配的工具。
• 结构特点：头部为 U 型开口，可从侧面卡入螺栓头部；
• 优点：价格低（约 10-50 元 / 把），结构简单，适合狭窄空间；
• 缺点：扭矩传递效率低（约 60%），易打滑（尤其是螺栓生锈时），仅适用于低扭矩场景；
• 适用螺栓规格：M6-M20（大规格螺栓扭矩大，易滑角）；
• 法兰场景：应急维修、小规格低压螺栓（如 DN50 以下 PN1.0MPa 法兰）。
• 结构特点：头部为封闭式梅花形，可全包螺栓头部（6-12 齿）；
• 优点：扭矩传递效率高（约 90%），防滑性好，不易损坏螺栓头部；
• 缺点：需从螺栓头部正上方套入，空间要求高；
• 适用螺栓规格：M8-M30；
• 法兰场景：中压法兰（PN1.6-4.0MPa）、生锈螺栓（防滑性优于开口）。
• 结构特点：套筒为封闭式圆筒，内有六边形凹槽，可配棘轮扳手、扭矩扳手使用；
• 优点：扭矩传递效率最高（约 95%），可 360° 旋转，效率高，适合多颗螺栓批量紧固；
• 缺点：需足够空间套入套筒（头部上方空间≥50mm）；
• 适用螺栓规格：M6-M36（全规格覆盖）；
• 法兰场景：所有空间充足的法兰，尤其是高压法兰（需配扭矩扳手控制预紧力）。
• 结构特点：L 型或直柄，头部为六边形柱体，插入螺栓内六角凹槽；
• 优点：占用空间极小（仅需螺栓头部上方 20mm 空间）；
• 缺点：扭矩过大易滑角（内六角凹槽损坏），仅适用于中低扭矩；
• 适用螺栓规格：M6-M24（内六角螺栓）；
• 法兰场景：法兰内侧螺栓、阀门与管道间距≤50mm 的场景。
• 结构特点：可设定扭矩值，达到设定值时发出 “咔嗒” 声或报警；
• 优点：精确控制预紧力，避免螺栓超拧（塑性变形）或欠拧（密封失效）；
• 缺点：价格高（普通款约 500-2000 元，高精度款≥5000 元），操作速度慢；
• 适用螺栓规格：M16-M36（高压法兰螺栓）；
• 法兰场景：PN≥4.0MPa 的高压法兰、金属垫片法兰（需精确预紧力）。
现场安装中，因扳手选择不当导致的螺栓损坏、密封失效占比高达 30%，以下 6 个常见误区需重点规避：
• 案例：用 24mm 扳手拧 M16 螺栓（对应 24mm 扳手，尺寸匹配？不，M16 螺栓头部对边尺寸为 24mm，看似匹配，但若扳手磨损（开口变大），仍会打滑）；
• 后果：螺栓头部滑角，无法拆卸，需切割更换，延误工期；
• 规避方法：扳手尺寸需与螺栓对边尺寸 “零间隙”，使用前检查扳手开口是否磨损（磨损量＞0.5mm 需更换）。
• 案例：1/2"英制螺栓（对应 3/4"=19.1mm 扳手），用 19mm 公制扳手紧固，导致螺栓头部磨圆；
• 后果：螺栓无法拧紧，预紧力不足，法兰泄漏；
• 规避方法：英制法兰螺栓需单独配备英制扳手，或用 “公英制双刻度” 扭矩扳手。
• 案例：法兰与泵体间距仅 30mm，用厚度 50mm 的套筒扳手，无法套入螺栓头部；
• 后果：无法紧固螺栓，只能临时用开口扳手，导致预紧力不均；
• 规避方法：先测量法兰周围空间尺寸，狭窄空间优先选薄型梅花扳手或内六角扳手。
• 案例：PN10MPa 高压法兰，用普通梅花扳手紧固，因无法控制扭矩，部分螺栓超拧（塑性变形），部分欠拧；
• 后果：法兰密封面受力不均，高压介质泄漏，引发安全事故；
• 规避方法：PN≥4.0MPa 的法兰，必须用扭矩扳手，按 “对角顺序分 2-3 次紧固”（参考 GB/T 19674 标准）。
• 案例：内六角螺栓（M10）滑角后，用一字螺丝刀强行拧动，导致内六角凹槽完全损坏；
• 后果：螺栓无法拆卸，需用电钻钻掉，损坏法兰；
• 规避方法：内六角螺栓必须用对应尺寸的内六角扳手，禁止用其他工具替代。
• 案例：户外法兰螺栓生锈，用开口扳手强行拧动，导致螺栓头部滑角；
• 后果：螺栓卡死，需切割更换，增加维修成本；
• 规避方法：生锈螺栓先喷除锈剂（如 WD-40），等待 10-15 分钟后用梅花扳手（防滑性好）紧固，避免用开口扳手。
理论结合实践才能真正掌握选型技巧，以下通过 3 个典型行业案例，拆解螺栓与扳手的选型全流程；同时针对现场常见问题，给出可落地的解决方案。
• 阀门类型：法兰式闸阀
• 法兰标准：HG/T 20592-2009 DN150 PN4.0MPa
• 介质：30% 稀硫酸（强腐蚀）
• 温度：80℃（常温）
• 密封垫片：聚四氟乙烯（PTFE）垫片（厚度 3mm）
1. 查法兰标准：HG/T 20592 DN150 PN4.0MPa 法兰，螺栓孔数量 12 颗，孔径 26mm→适配螺栓直径 M24（24mm＜26mm，间隙 2mm）；
2. 算螺栓长度：法兰厚度（HG/T 20592 中 DN150 PN4.0 为 26mm）+ 垫片厚度 3mm + M24 螺母厚度 22mm（GB/T 6170）+ 3mm 余量→26+3+22+3=54mm→选 60mm 标准长度；
3. 选材质与强度：介质为 30% 稀硫酸（强腐蚀），温度 80℃→选 316L 不锈钢；PN4.0MPa→强度等级 8.8 级（316L 不锈钢 8.8 级可满足）；
4. 定螺纹类型：国内项目→公制粗牙（M24×3）。
1. 螺栓头部形式：外六角（主流）→选套筒扳手；
2. 扳手尺寸：M24 外六角螺栓头部对边尺寸 36mm→选 36mm 套筒；
3. 安装空间：化工管道法兰周围空间充足（≥100mm）→配棘轮棘轮扳手（效率高）；
4. 扭矩要求：PN4.0MPa+PTFE 垫片→预紧力需精确→配 36mm 扭矩扳手（设定扭矩值：M24 8.8 级螺栓，预紧力约 280N・m）。
• 螺栓：M24×3×60 8.8 级 316L 不锈钢（12 颗）；
• 扳手：36mm 套筒扳手 + 棘轮扳手 + 36mm 扭矩扳手。
• 阀门类型：法兰式截止阀
• 法兰标准：GB/T 9119-2010 DN200 PN1.6MPa
• 介质：LNG（-162℃，超低温，无腐蚀）
• 温度：-162℃
• 密封垫片：金属包覆垫片（厚度 2mm）
1. 查法兰标准：GB/T 9119 DN200 PN1.6MPa 法兰，螺栓孔数量 12 颗，孔径 23mm→适配螺栓直径 M20（20mm＜23mm，间隙 3mm）；
2. 算螺栓长度：法兰厚度 22mm + 垫片厚度 2mm + M20 螺母厚度 18mm + 3mm 余量→22+2+18+3=45mm→选 50mm 标准长度；
3. 选材质与强度：超低温（-162℃）→选 09MnNiD 低温钢（DBTT≤-70℃，-162℃仍有韧性）；PN1.6MPa→强度等级 8.8 级；
4. 定螺纹类型：公制粗牙（M20×2.5）。
1. 螺栓头部形式：外六角→选梅花扳手（低温下套筒内部易结冰，影响操作）；
2. 扳手尺寸：M20 外六角头部对边尺寸 30mm→选 30mm 薄型梅花扳手（LNG 储罐周围空间狭窄）；
3. 低温适配：扳手材质选低温韧性好的 CR-V 钢（避免低温脆断）；
4. 扭矩要求：PN1.6MPa + 金属垫片→预紧力需控制→配 30mm 扭矩扳手（设定扭矩值：M20 8.8 级 09MnNiD 螺栓，预紧力约 150N・m）。
• 螺栓：M20×2.5×50 8.8 级 09MnNiD 低温钢（12 颗）；
• 扳手：30mm 薄型梅花扳手 + 30mm 低温扭矩扳手。
• 阀门类型：法兰式球阀
• 法兰标准：ANSI/ASME B16.5 NPS 8 Class 300（美标，对应 DN200 PN5.0MPa）
• 介质：原油（含硫，中腐蚀）
• 温度：120℃（中温）
• 密封垫片：金属环垫（厚度 1.5mm）
1. 查法兰标准：ANSI B16.5 NPS 8 Class 300 法兰，螺栓孔数量 8 颗，孔径 31.8mm→适配英制螺栓 1-1/4"-8 UNC（美制粗牙，直径 31.75mm，间隙 0.05mm）；
2. 算螺栓长度：法兰厚度 25.4mm（美标 Class 300）+ 垫片厚度 1.5mm + 1-1/4"螺母厚度 22.2mm + 3mm 余量→25.4+1.5+22.2+3=52.1mm→选 2-1/16"（52.39mm）英制标准长度；
3. 选材质与强度：含硫原油（中腐蚀）+120℃→选 316L 不锈钢；美标强度等级 Grade 5（≈8.8 级）；
4. 定螺纹类型：美制粗牙 UNC（1-1/4"-8 UNC）。
1. 螺栓头部形式：外六角（美标常用）→选套筒扳手；
2. 扳手尺寸：1-1/4"英制螺栓头部对边尺寸 1-7/8"（47.6mm）→选 1-7/8" 英制套筒；
3. 安装空间：油气管道空间充足→配英制棘轮扳手；
4. 扭矩要求：Class 300 + 金属环垫→预紧力高→配 1-7/8"英制扭矩扳手（设定扭矩值：1-1/4" Grade 5 螺栓，预紧力约 450N・m）。
• 螺栓：1-1/4"-8 UNC×2-1/16" Grade 5 316L 不锈钢（8 颗）；
• 扳手：1-7/8"英制套筒 + 英制棘轮扳手 + 1-7/8" 英制扭矩扳手。
A1：若螺栓仅突出螺母 5-10mm，无影响；若突出 20mm，可能导致：① 螺栓突出部分易受外力碰撞变形，间接影响预紧力；② 高压工况下，突出部分可能因振动导致螺母松动。建议：长度超差≤5mm 可使用，超差≥10mm 需更换为标准长度。
A2：不能！304 不锈钢不含 Mo 元素，在海水（Cl⁻浓度约 19000mg/L）中易发生 “点蚀”（局部小孔腐蚀），3-6 个月即会锈蚀失效。需更换为含 Mo 的 316L 不锈钢或双相钢 2205 螺栓。
A3：可参考 GB/T 19674-2018《管法兰 螺栓连接 计算和选用》，或按公式估算：
预紧力 F=（0.7×σ_s×A），其中 σ_s 为螺栓屈服强度（MPa），A 为螺栓横截面积（mm²）；
扭矩 T=K×F×d，其中 K 为扭矩系数（润滑螺栓 K=0.12-0.15，无润滑 K=0.2-0.3），d 为螺栓公称直径（mm）。
例：M20 10.9 级螺栓（σ_s=900MPa，A=245mm²），润滑后 K=0.15→F=0.7×900×245=154350N→T=0.15×154350×20=463050N・mm≈463N・m。
A4：绝对不可以！新旧螺栓的 “强度等级、预紧力储备、腐蚀程度” 不同，混用会导致法兰密封面受力不均，部分螺栓过载断裂，部分欠拧泄漏。需整体更换同一批次、同规格的螺栓。
A5：① 若滑角轻微，用 “内六角螺栓取出器”（倒齿结构，敲入后逆时针拧出）；② 若滑角严重，用电钻在螺栓头部钻小孔，攻入反丝螺纹，用反丝螺丝取出；③ 若螺栓已卡死，用角磨机将头部磨平，再用一字螺丝刀配合锤子拧出。
阀门法兰盘配套螺栓与扳手的选型，是一项 “标准为基、工况为纲、细节为要” 的系统工作，核心目标是 “确保法兰密封的长期性与安全性”。以下总结 5 大核心原则，帮助读者快速掌握选型精髓：

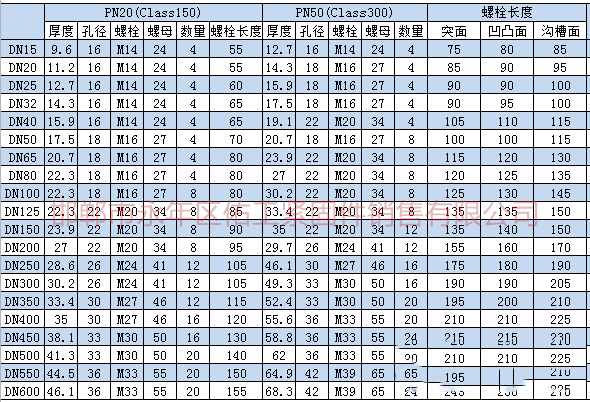

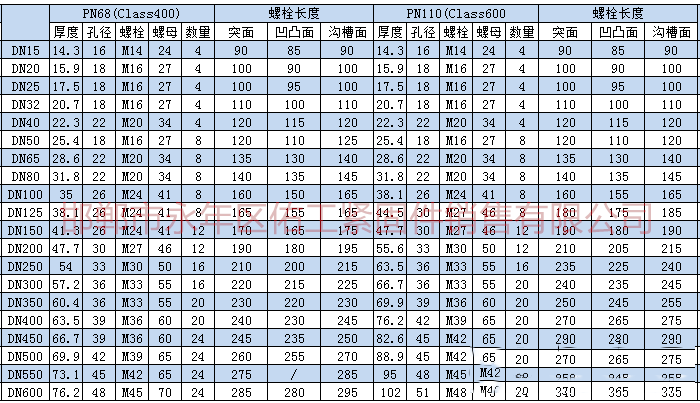

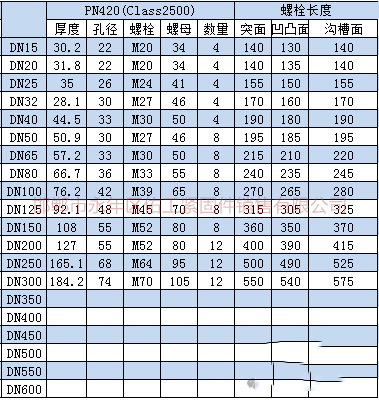

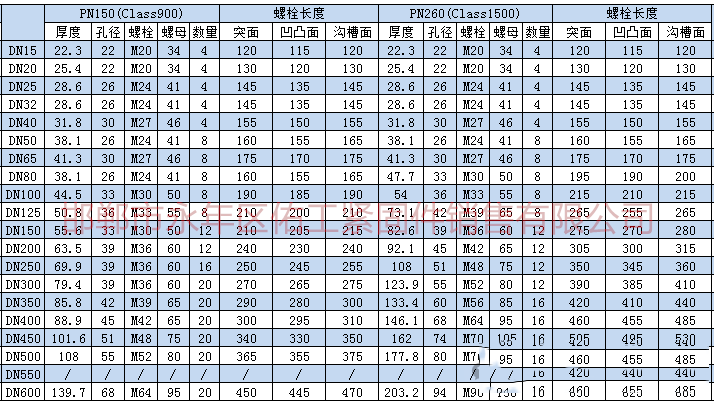

选型前必须明确法兰标准（HG/T 20592、ANSI B16.5 等），严格按标准表确定螺栓的 “数量、直径、孔径”，避免凭经验估算（如 “DN100 法兰肯定用 M20 螺栓”—— 实际 ANSI B16.5 DN100 Class 150 法兰用 1/2" 英制螺栓）。
根据 “压力、温度、介质” 三重工况，分层选择螺栓材质与强度：
• 压力：PN≤1.0MPa 选 4.8 级，PN1.6-4.0MPa 选 8.8 级，PN≥4.0MPa 选 10.9 级；
• 温度：≤80℃用碳钢，80-400℃用合金结构钢，≥400℃用高温合金，≤-40℃用低温钢；
• 介质：无腐蚀用碳钢，弱腐蚀用 304，中腐蚀用 316L，强腐蚀用哈氏合金。
根据螺栓头部形式、规格、空间选择工具：
• 外六角螺栓：空间充足用套筒，狭窄用梅花，应急用开口；
• 内六角螺栓：必须用对应尺寸内六角扳手，禁止替代；
• 高压法兰：必须用扭矩扳手，按对角顺序分 2-3 次紧固。
• 螺栓长度：严格按 “法兰厚度 + 垫片厚度 + 螺母厚度 + 余量” 计算，避免过长或过短；
• 扳手尺寸：英制与公制严格区分，尺寸差 0.1mm 也可能导致滑角；
• 材质匹配：螺栓与法兰材质需协调（如不锈钢法兰必配不锈钢螺栓，避免电偶腐蚀）。
螺栓安装后，需定期检查：
• 腐蚀性工况：每 3-6 个月检查螺栓锈蚀情况，必要时更换；
• 高温工况：每 1-2 年检查螺栓蠕变（变形），及时补拧；
• 高压工况：每半年用扭矩扳手复核预紧力，避免松动。
总之，阀门法兰螺栓与扳手的选型，没有 “万能公式”，但有 “标准可循、逻辑可依”。只要严格遵循 “标准→工况→细节” 的选型流程，结合现场实操经验，就能精准完成选型，为阀门法兰的长期密封保驾护航。
