18330064396
咨询热线
18330064396地脚锚栓是建筑工程中不可或缺的基础连接件，其主要功能是将钢结构、机械设备或其他构件与混凝土基础牢固连接，传递荷载并确保整体结构的稳定性。地脚锚栓通过预埋或后置方式安装在混凝土基础中，一端锚固在混凝土内，另一端通过螺母与上部结构连接，形成完整的传力体系。 微信搜索公众号：佑工紧固件 紧固件知识全知道
根据不同的分类标准，地脚锚栓可分为多种类型：
1. 按结构形状分类：
o 直杆型：结构简单，适用于一般固定场合
o 弯钩型：包括L型、J型、7字型等，通过弯钩增加锚固力
o 锚板型：端部焊接锚板，大幅提高抗拔能力
o 棘爪型：具有特殊爪形结构，适用于高荷载场合
o U型螺栓：主要用于管道或圆形设备的固定
2. 按材质分类：
o 碳素结构钢：如Q235、Q355等，适用于一般建筑结构
o 合金钢：如40Cr、35CrMo等，经热处理后具有高强度
o 不锈钢：如SUS304、SUS316等，适用于腐蚀环境
3. 按强度等级分类：
o 普通强度：4.6级、5.6级，主要用于静力荷载结构
o 高强度：8.8级、10.9级，适用于动力荷载或高要求场合
4. 按安装方式分类：
o 预埋式：混凝土浇筑时预先埋入，整体性好
o 后置式：在已凝固的混凝土中钻孔安装，灵活性高
地脚锚栓作为建筑结构的"隐形基石"，其材质选择和正确应用直接关系到工程质量和结构安全。不同类型的地脚锚栓在建筑厂房中承担着不同的功能，合理选择和使用地脚锚栓是确保工程安全的重要环节。
Q235材质地脚锚栓是一种常用的碳素结构钢地脚螺栓，按照中国国家标准GB/T 700生产，其名称中的"Q"代表屈服强度，"235"表示该钢材的最低屈服强度为235MPa。Q235属于低碳钢，具有良好的塑性和焊接性能，但抗拉强度和硬度相对较低，是建筑厂房类地脚锚栓的基础材质选择。
Q235材质地脚锚栓的力学性能参数是其工程应用的基础，具体指标如下表所示：
性能指标 | 数值范围 | 说明 |
屈服强度 | ≥235MPa | 材料开始发生塑性变形的应力值 |
抗拉强度 | 375-500MPa | 材料在断裂前能承受的最大应力 |
延伸率 | 21%-26% | 材料断裂前的塑性变形能力 |
硬度 | 118-153HB | 材料抵抗表面压入的能力 |
许用应力 | 140MPa | Q235B的许用应力值 |
Q235材质的化学成分特点是其性能的基础，主要包含碳(C)、硅(Si)、锰(Mn)等元素，其中碳含量控制在0.20%以下，保证了良好的焊接性能和塑性。这种化学成分组合使得Q235材质具有适中的强度和优良的加工性能，适合一般建筑结构使用。

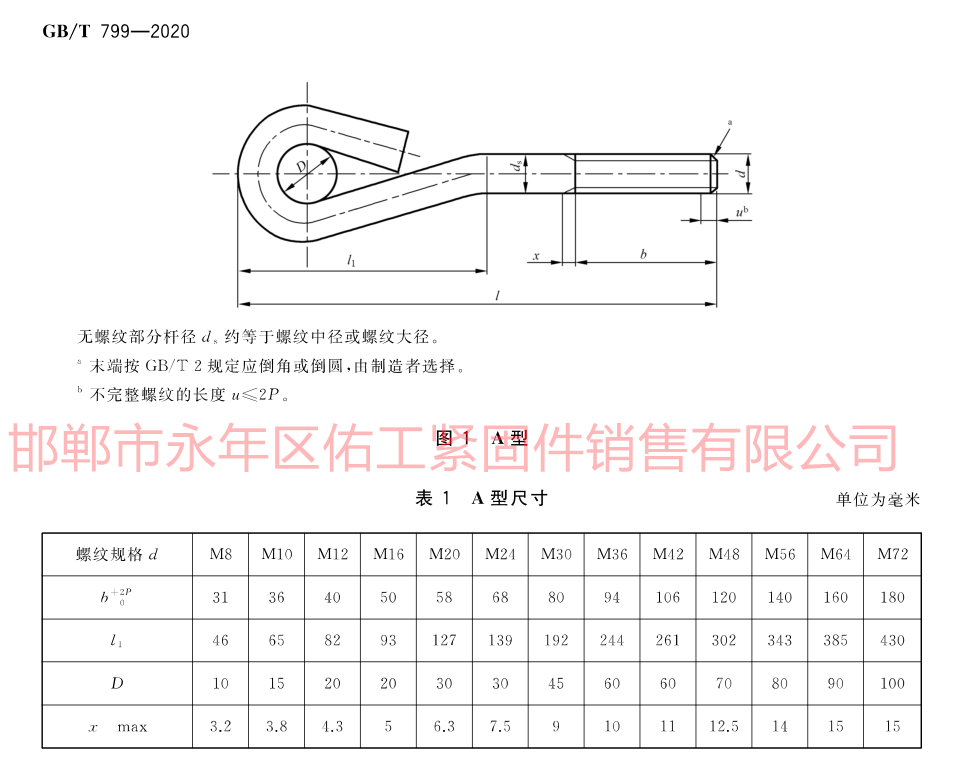

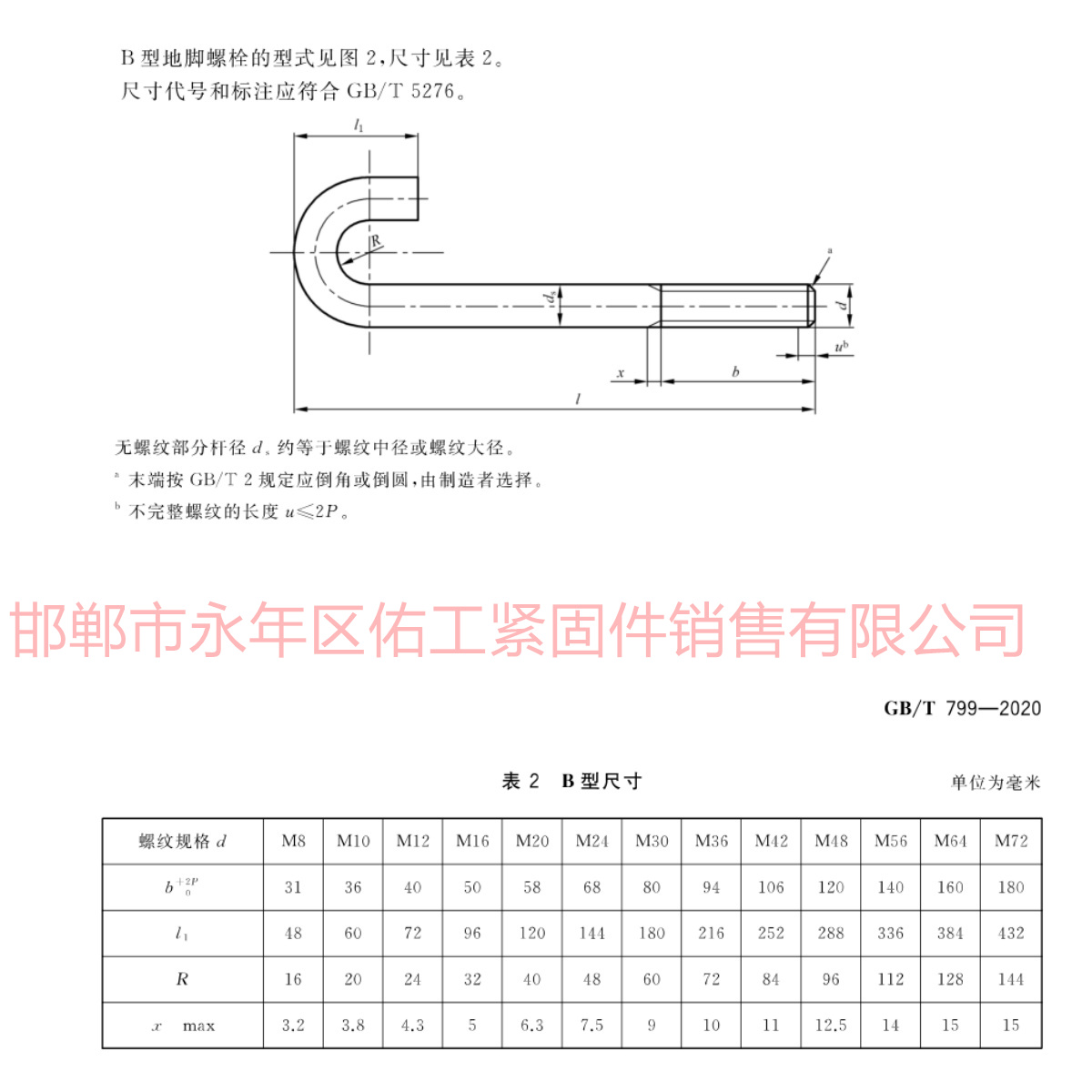

Q235材质地脚锚栓的规格按照国家标准GB/T799-1988的规定，包括多种尺寸规格：
螺纹规格 | 长度范围(mm) | 适用场合 |
M6-M10 | 80-300 | 小型设备、轻型结构 |
M12-M16 | 150-600 | 一般建筑结构、中型设备 |
M20-M30 | 300-1000 | 大型建筑结构、重型设备 |
M36-M48 | 600-1500 | 特大型建筑、重型工业设备 |
固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备。地脚螺栓一般用Q235钢，即为光圆的，螺纹钢(Q345)强度大，但做螺母的丝扣没有光圆的容易。
Q235材质地脚锚栓的安装方法直接影响其使用效果，主要有两种安装方式：
1. 一次埋入法：在浇灌混凝土时，将地脚螺栓埋入，当高塔等以倾覆控制时，地脚螺栓宜采用一次埋入法。这种方法整体性好，锚固力强，但定位要求高。
2. 预留孔法：设备就位，将孔洞打扫干净，将地脚螺栓放入孔中，设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌，捣固密实。这种方法灵活性高，便于调整，但二次浇筑质量对锚固效果影响较大。
地脚锚栓固定标准中规定，锚固长度根据《钢结构设计标准》第12.7.6条，地脚螺栓锚固深度不应小于20倍螺栓直径；当螺栓直径超过40毫米时，端部需焊接锚板，锚固长度不小于12倍直径。
综合规范及《钢结构设计手册》，标准埋入长度通常为25倍锚栓直径，底部需配备弯钩或锚板，直钩长度不低于4倍锚栓直径，锚板尺寸不小于1.3倍锚栓直径。
Q235材质地脚锚栓广泛应用于建筑结构、机械制造、工程领域等，适用于一般结构件的制造，如厂房、桥梁、高层建筑等。具体适用条件包括：
1. 结构类型：适用于一般建筑厂房、普通钢结构、非承重构件等
2. 荷载条件：适用于承受静力荷载或动力荷载较小的结构
3. 环境条件：适用于一般室内环境，不适用于高腐蚀环境
4. 经济性要求：当项目成本控制较严格时，Q235材质是经济实惠的选择
对于光圆地脚螺栓而言，埋深一般为其直径的25倍，然后做一个120mm左右长的90度弯钩。如果螺栓直径很大(如45mm)埋深太深的话，可以在螺栓端部焊方板，即做一个大头。
Q235材质地脚锚栓适用于各种设备固定、钢结构基础预埋件、路灯、交通指示牌、泵、锅炉安装、重型设备预埋固定等。在承受动力荷载较大的结构中，通常会出现8.8级地脚螺栓，而Q235材质地脚锚栓主要用于承受静力荷载或动力荷载较小的结构中。
Q355是一种低合金高强度结构钢，其屈服强度不低于355MPa，是建筑厂房类地脚锚栓的常用材质之一。根据GB/T 1591-2018《低合金高强度结构钢》标准，Q355钢具有良好的综合力学性能和焊接性能，适用于承受较大荷载的结构工程。相比Q235材质，Q355在强度、韧性和耐久性方面都有显著提升，是中大型建筑厂房的理想选择。
Q355地脚锚栓的技术标准主要遵循GB/T 799-2020《地脚螺栓》国家标准，该标准于2020年11月发布，2021年6月实施，替代了之前的GB/T 799-1988标准。新标准对地脚螺栓的材质、尺寸、力学性能等方面做出了更详细的规定，为工程应用提供了更可靠的依据。
Q355钢的命名含义清晰明了："Q"代表钢材的屈服强度，"355"表示其屈服强度最小值为355MPa，属于中高强度级别钢材。这种命名方式直观地反映了材料的核心力学性能，便于工程技术人员快速识别和选择。
Q355地脚锚栓具有优异的力学性能，这些性能使其在建筑厂房中得到广泛应用。Q355钢的屈服强度根据厚度不同有所变化，具体表现如下表所示：
钢材厚度(mm) | 屈服强度(MPa) | 抗拉强度(MPa) | 适用部位 |
≤16 | ≥355 | 470-630 | 轻型厂房次要构件 |
16-40 | ≥345 | 470-630 | 中型厂房主要构件 |
40-63 | ≥335 | 470-630 | 重型厂房主要构件 |
63-80 | ≥325 | 470-630 | 特重型厂房主要构件 |
80-100 | ≥315 | 470-630 | 大型设备基础 |
100-150 | ≥305 | 470-630 | 特殊重型结构 |
150-200 | ≥285 | 470-630 | 超大型特殊结构 |
从表中可以看出，Q355钢的强度随厚度增加而略有降低，但即使在200mm的厚度下，其屈服强度仍能达到285MPa，远高于Q235材质的235MPa，这使得Q355在大截面构件中仍能保持较高的强度优势。
除了基本的力学性能外，Q355地脚锚栓还具有以下优异特性：
1. 良好的韧性：Q355钢具有优异的低温韧性，在-20℃环境下仍能保持良好的抗冲击能力，有效避免低温脆断。根据质量等级不同，Q355钢材的低温冲击韧性也有所区别，如Q355ND表示-20℃低温冲击韧性等级，Q355ME表示-40℃低温冲击韧性等级，而Q355NF则代表-60℃低温冲击韧性等级。
2. 优异的焊接性能：Q355钢的碳当量较低，焊接时裂纹敏感性低，适合各种焊接工艺。焊接后的接头强度与母材匹配良好，能够保证焊接结构的整体强度和稳定性。
3. 良好的加工性能：Q355钢在折弯、冲孔等冷加工过程中不易开裂，能够按照设计要求轻松成型，这使其在制造各种复杂形状的钢结构部件时具有明显优势。
4. 耐腐蚀性：通过热镀锌等表面处理，Q355地脚锚栓可以形成致密的保护层，有效防止锈蚀，适应各种恶劣环境。热镀锌处理能将耐腐蚀性提升3倍以上，特别适合沿海或高湿度环境。
Q355钢的化学成分是其性能的基础，以铁为主，添加碳、锰、硅等基本元素，并含有微量合金成分如铌、钒、钛。主要化学成分控制范围如下：
· 碳含量：通常控制在0.20%以下，以保证钢材的焊接性能和韧性
· 锰含量：在0.90%-1.65%之间，提高钢材的强度和韧性
· 硅含量：≤0.50%，增加钢材强度和硬度
· 磷含量：≤0.02%，减少脆性风险
· 硫含量：≤0.01%，减少脆性风险
Q355地脚锚栓的生产工艺通常包括热轧、控轧控冷等。热轧工艺能够使钢材获得均匀的组织结构，而控轧控冷工艺则进一步优化了钢材的力学性能。通过合理控制轧制温度和冷却速率，可以显著提高钢材的强度和韧性。Q355钢还可通过正火或调质热处理来调整其性能，以满足不同应用场景的需求。
Q355与Q235是建筑厂房中常用的两种地脚锚栓材质，它们在性能上有明显差异，具体对比如下表所示：
性能指标 | Q235 | Q355 | 优势比较 |
屈服强度(MPa) | 235 | 355 | Q355高约51% |
抗拉强度(MPa) | 375-500 | 470-630 | Q355高约26% |
低温韧性 | 一般 | 优异 | Q355明显优于Q235 |
焊接性能 | 良好 | 优异 | Q355碳当量低，焊接性更好 |
经济性 | 优 | 良 | Q235成本较低，但Q355强度高，可减少用量 |
从表中可以看出，Q355材质在强度、韧性和焊接性能等方面均优于Q235材质，特别是在需要高强度和良好韧性的建筑厂房结构中，Q355是更理想的选择。
Q355地脚锚栓广泛用于建筑、桥梁、机械制造等领域。在建筑工程中，它常用于高层建筑、大型厂房等结构的梁、柱等承重部件；在桥梁工程中，因其高强度和良好的焊接性能，被用于制造桥梁的主梁、桥面板等关键部件；在机械制造行业，可用于生产工程机械、矿山设备等重型机械的结构件。
与Q235材质相比，Q355地脚锚栓的强度更高，比普通碳素钢提升约30%-50%的载荷能力，能够满足重载结构需求。虽然其成本略高于普通碳素钢，但由于强度高，可以减少材料用量，从而降低整体成本。例如，在建筑结构中，使用Q355钢可以减少构件截面尺寸，减轻结构自重，进而节省基础材料和施工成本。
在选购Q355地脚锚栓时，需注意其质量证明文件是否齐全，包括化学成分报告、力学性能检测报告等。同时应检查钢材表面是否有裂纹、夹渣等缺陷。储存时，Q355钢应放置在干燥通风的环境中，避免与腐蚀性物质接触。
Q235与Q355材质在建筑厂房中的应用存在明显差异，这种差异主要体现在不同结构部位和荷载需求下的差异化选择。Q235作为一种普通碳素结构钢，屈服强度为235MPa，具有良好的塑性和焊接性能，成本较低，适用于低荷载、次要结构或对经济性要求较高的场景。而Q355则是一种低合金高强度结构钢，屈服强度达355MPa，比Q235高出约50%，具有更高的强度、韧性和耐候性，适用于高荷载、大跨度或需控制构件截面的关键承重结构。
Q235材质在建筑厂房中主要用于对强度要求不高、经济性要求较高的场合，其典型应用包括：
1. 轻型厂房檩条：跨度≤6m的轻型厂房檩条常选用Q235材质，这类构件承受荷载较小，使用Q235材质既能满足强度要求，又能控制成本。
2. 小型吊车梁：起重量≤5t的小型吊车梁可采用Q235材质，这种吊车梁承受的动荷载较小，Q235材质的强度和韧性足以满足使用要求。
3. 屋面支撑系统：建筑厂房屋面的水平支撑、垂直支撑等次要构件常选用Q235材质，这些构件主要起稳定作用，受力相对较小。
4. 拉条和连接件：钢结构中的拉条、系杆、连接板等非主要受力构件常采用Q235材质，这些构件对强度要求不高，但数量较多，使用Q235材质可显著降低成本。
5. 幕墙龙骨：荷载≤1.0kN/m²的建筑幕墙龙骨可选用Q235材质，这类构件主要起固定和支撑作用，受力不大。
6. 施工临时结构：施工脚手架、模板支撑等临时结构常采用Q235材质，这类结构使用周期短，重复利用率高，经济性是主要考虑因素。
实际案例中，某住宅小区阳台护栏选用Q235方钢（40×40×3mm），满足安全荷载（≤0.5kN/m）的需求；在多层建筑中，Q235也常用于次梁、楼梯梁和室内夹层平台梁等非主要承重构件。
Q355材质在建筑厂房中主要用于对强度要求较高的关键承重结构，其典型应用包括：
1. 重型厂房钢柱：截面≥200×200mm的重型厂房钢柱常选用Q355材质，这类构件是厂房的主要承重骨架，承受屋面、墙面、吊车等多种荷载，需要较高的强度。
2. 大型吊车梁：起重量≥10t的大型吊车梁必须采用Q355材质，这类构件承受巨大的动荷载和疲劳荷载，需要高强度和高韧性。
3. 大跨度屋顶桁架：如体育馆屋盖等大跨度结构（规格150×150×8mm）常采用Q355材质，这类结构跨度大，荷载重，需要高强度材料以减小构件截面，减轻结构自重。
4. 高层楼面主梁：高层建筑的楼面主梁承受较大荷载，常采用Q355材质，这样可以减小梁高，增加建筑使用空间。
5. 工业厂房吊车梁：工业厂房中的吊车梁承受反复荷载，需要良好的疲劳性能，Q355材质的高强度和良好韧性使其成为理想选择。
6. 桁架弦杆：承受动荷载的桁架弦杆常采用Q355材质，这类构件受力复杂，需要高强度和高韧性。
7. 抗风柱：厂房的抗风柱承受风荷载，需要较高的强度和稳定性，Q355材质是理想选择。
实际工程案例中，某汽车零部件工厂的钢结构厂房采用Q355B高强度钢材，屈服强度达355MPa，在2021年新疆地区6.4级地震中，主体结构未出现明显变形，设备运行未受影响；在地下车库出入口雨棚（跨度8m）工程中，因需承受积雪荷载（0.7kN/m²），采用Q355方钢（100×100×5mm）确保结构安全。
在特殊环境下，Q235与Q355材质的应用也有明显差异，主要体现在以下几个方面：
1. 抗震设防地区：Q235适用于6度及以下设防烈度区的次要构件（如填充墙龙骨），利用其塑性变形耗能；而Q355则用于8度及以上高烈度区的主要构件（如框架梁），需配合延性设计。
2. 大跨度与高荷载场景：当跨度＞6m或荷载＞1.5kN/m²时，Q235构件截面需大幅增加，可能导致用钢量超过Q355；而Q355在相同荷载下截面可减小20%-30%，如跨度12m的梁，Q355用120×120×6mm，Q235需150×150×8mm。
3. 腐蚀性环境：两者热镀锌层耐蚀性相同（≥85μm时使用寿命20年以上），但Q355因截面小，镀锌成本更低。
从经济性角度考虑，Q235与Q355材质在不同应用场景下各有优势：
材质 | 适用构件规格 | 材料单价(元/吨) | 综合成本优势 | 适用场景 |
Q235 | ≤80×80×4mm | 约4000 | 低10%-15% | 小规格构件、次要结构 |
Q355 | ≥100×100×5mm | 约4500 | 因截面减小，可能更优 | 大规格构件、主要承重结构 |
从表中可以看出，Q235钢材单价低，适用于小规格构件，综合成本比Q355低10%-15%；而Q355在大规格构件中因截面减小，钢材用量减少，综合成本可能更具优势。
Q235与Q355材质在施工工艺上也有一定差异，主要体现在以下几个方面：
1. 冷弯成型：Q235可冷弯成型（弯曲半径≥2倍壁厚），而Q355冷弯时需控制变形（弯曲半径≥3倍壁厚）。
2. 焊接工艺：Q235焊接无需预热（板厚≤16mm），适用E43焊条；Q355厚板（＞16mm）焊接需预热至80-120℃，适用E50焊条。
3. 切割加工：Q355因强度高、硬度大，切割时需使用更锋利的刀具和更快的切割速度。
新疆旭纳永固钢结构有限公司的钢结构厂房采用Q355B高强度钢材，较普通Q235钢提升50%强度，可减少用钢量15%-20%。具体案例如下：
1. 13400平方米钢结构厂房：主钢架结构材料采用Q355材质，钢梁尺寸为650×350×8×14，中柱尺寸为600×400×8×16，总用钢量为520吨，每平方米含钢量约为39公斤。
2. 3000平方米钢结构厂房：同样采用Q355材质的主钢架，钢梁尺寸为300变750×300×8×14，大头梁尺寸为800变500×220×6×12，总用钢量为104吨，每平方米含钢量约为36公斤。
从这些案例可以看出，采用Q355材质虽然单位成本略高，但由于强度高，可以减小构件截面，从而减少总用钢量，最终可能实现更经济的整体成本。
8.8级地脚螺栓是高强度螺栓的一种，其性能等级标记中的"8.8"表示该螺栓的公称抗拉强度为800MPa，屈强比为0.8，因此屈服强度为640MPa。这种螺栓在承受动力荷载较大的结构中被广泛使用，如桥梁连接件、汽车底盘部件、隔爆型设备外壳紧固件和机床主轴固定等场景。在建筑厂房中，当结构或设备需要承受较大动力荷载时，8.8级地脚螺栓是不可或缺的关键连接件。
8.8级地脚螺栓的技术特性主要体现在其力学性能和材料组成上，这些特性使其在动力荷载结构中表现出色。8.8级是高强度螺栓的门槛，其性能等级标记的第一个数字"8"表示抗拉强度为800MPa，第二个数字".8"表示屈强比为0.8，因此屈服强度为640MPa。当螺栓受到的拉力达到屈服强度时，材料开始发生永久性塑性变形；当达到抗拉强度时，材料会发生断裂破坏。
8.8级地脚螺栓的主要技术参数如下表所示：
技术参数 | 数值 | 说明 |
抗拉强度 | ≥800MPa | 螺栓能承受的最大拉伸应力 |
屈服强度 | ≥640MPa | 螺栓开始塑性变形的应力 |
硬度范围 | HRC 22-32 | 材料抵抗表面压入的能力 |
保证载荷(M20) | 约245kN | 螺栓能长期承受的安全载荷 |
低温冲击韧性 | 良好 | 在低温环境下仍能保持韧性 |
在动力荷载结构中，8.8级地脚螺栓的材质通常选用低碳合金钢或中碳钢并经热处理（淬火、回火）。常见的材质包括Q355B高强度钢材、35CrMoA合金钢、40Cr合金钢等。这些材质经过调质热处理工艺后，能够达到所需的力学性能。
8.8级地脚螺栓的材质选择与处理工艺对其性能有决定性影响：
1. 材质选择：常用材质包括45号钢、35CrMo、40Cr等中碳钢或合金结构钢，这些材料具有良好的淬透性和机械性能。
2. 热处理工艺：采用淬火+高温回火的调质处理工艺，淬火温度通常为840-860℃，回火温度为550-650℃，以获得细小的索氏体组织，保证高强度和良好韧性的平衡。
3. 表面处理：为提高耐腐蚀性，常采用热浸镀锌（锌层厚度≥85μm）、达克罗工艺（耐盐雾超1000小时）或环氧树脂涂层（干膜厚度120-150μm）等表面处理方式。
8.8级地脚螺栓在动力荷载结构中的应用需要满足严格的技术要求，这些要求涉及材料性能、安装规范、检测要求等多个方面。
1. 材料性能要求：
o 抗拉强度≥800MPa，屈服强度≥640MPa
o 断裂位置应在螺杆部分或螺纹部分，不在头部断裂
o 硬度范围控制在HRC 22-32之间，过硬易脆，过软强度不足
2. 安装规范要求：
o 必须遵循严格的拧紧流程：初拧、复拧、终拧，且这三个步骤必须在24小时内连续完成
o 拧紧顺序应从螺栓群的中心区域开始，由中心向四周有序扩展，以确保应力均匀扩散

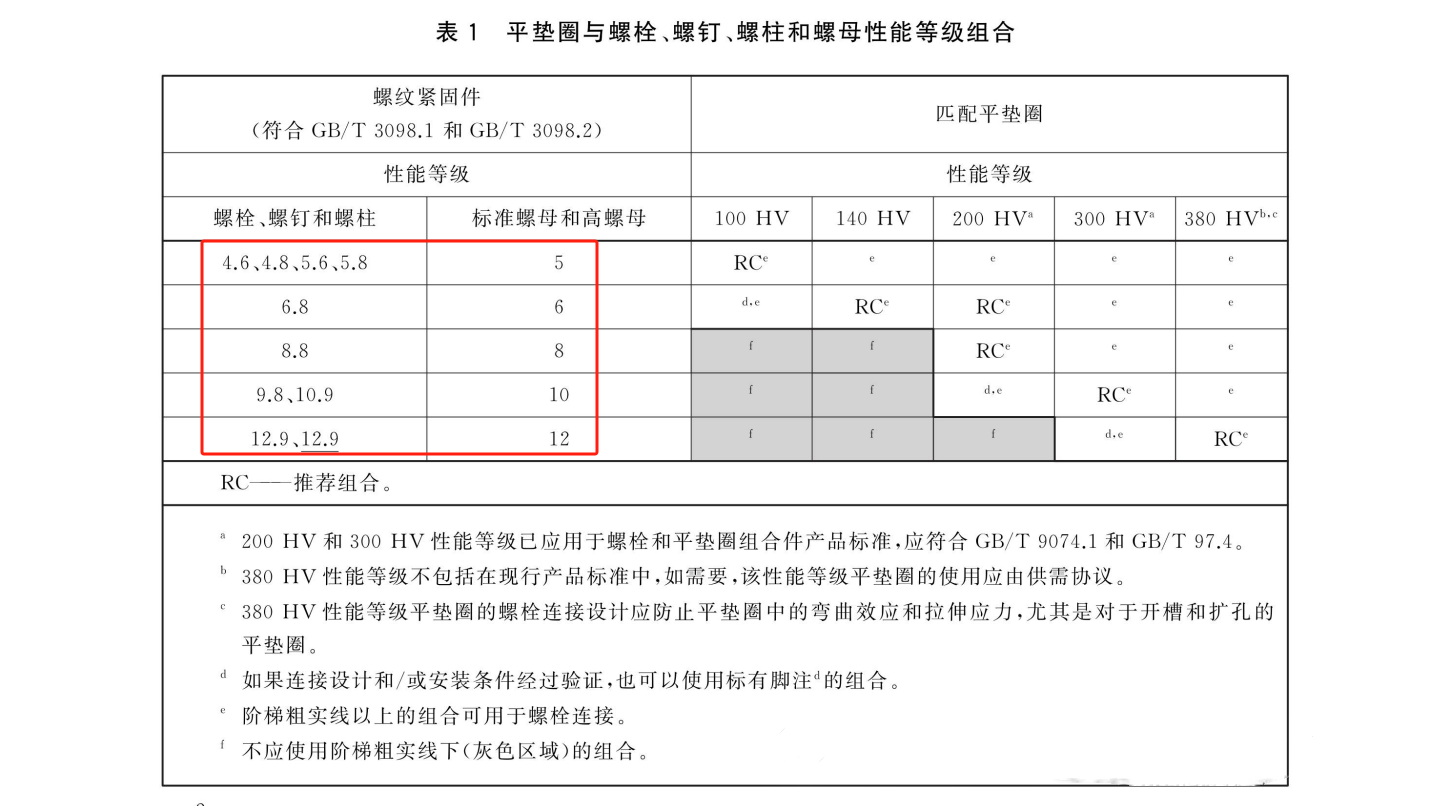

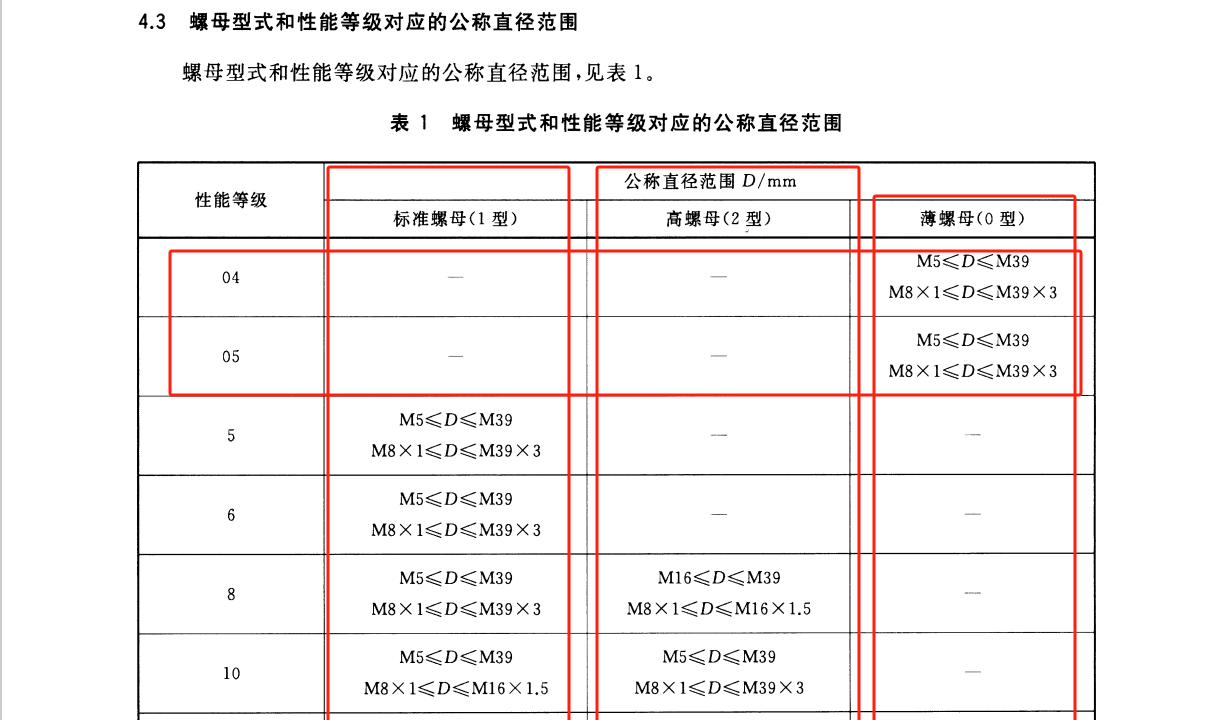

o 必须配合平垫圈使用，严禁使用弹簧垫圈，因为平垫圈的主要作用是分散压力，保护连接板表面
3. 检测要求：
o 拉力试验：实测抗拉强度≥800MPa，实测屈服强度≥640MPa
o 保证载荷试验：对螺栓施加特定的保证载荷并保持15秒，卸载后螺栓长度应无永久性伸长
o 硬度试验：采用洛氏硬度（HRC），8.8级螺栓的硬度范围一般为HRC 22~32
8.8级地脚螺栓的抗疲劳性能是其在动力荷载结构中应用的关键指标。研究表明，在循环荷载（如风荷载、机械荷载和吊车荷载）长期作用下，高强度螺栓连接节点容易出现疲劳问题。
针对8.8级M24高强度螺栓的常幅疲劳试验显示，材质为20MnTiB的螺栓在200万次循环对应容许名义应力幅比35K材质螺栓提高53.77%。疲劳试验过程中，大约87%的疲劳寿命消耗于螺栓疲劳裂纹稳定扩展阶段，疲劳源通常位于拧入螺母的第一级受力螺纹根部处。
为提高8.8级地脚螺栓的抗疲劳性能，可采取以下措施：
1. 优化螺纹设计：采用滚压工艺制造螺纹，提高螺纹根部质量，减少应力集中
2. 控制预紧力：确保螺栓预紧力在设计范围内，避免预紧力过大或过小
3. 使用防松装置：在动力荷载结构中，可采用双螺母、螺纹锁固胶等防松措施
4. 定期检查维护：对重要结构中的8.8级螺栓应定期检查，及时发现松动或疲劳损伤
8.8级地脚螺栓的抗震设计需要符合《建筑抗震设计规范》GB50011的要求。该规范规定建筑抗震设计应实现"三水准"设防目标：
1. 第一水准：当遭受低于本地区抗震设防烈度的多遇地震影响时，结构应保持正常使用功能
2. 第二水准：当遭受相当于本地区抗震设防烈度的设防地震影响时，结构不应发生危及生命安全的严重破坏
3. 第三水准：当遭受高于本地区抗震设防烈度的罕遇地震影响时，结构不应倒塌或发生危及生命安全的严重破坏
为满足抗震设计要求，8.8级地脚螺栓在地震区的应用需注意以下几点：
1. 材料选择：应选用具有良好韧性的材料，如35CrMoA等合金钢，避免低温脆性
2. 连接设计：螺栓连接应具有足够的延性，避免脆性破坏
3. 构造措施：采取适当的构造措施，如增加螺栓数量、使用双螺母等，提高连接的可靠性
4. 质量控制：严格控制螺栓的安装质量，确保预紧力符合设计要求
8.8级地脚螺栓在大型设备基础中的实际应用数据显示，其抗拉强度为800MPa，屈服强度为640MPa，属于中等强度螺栓，适用于承受动力荷载较大的结构。这种螺栓通常采用碳钢或合金钢制造，如45号钢、35CrMo、40Cr等材质，并经过调质处理（淬火+高温回火）以提高综合力学性能。
在大型设备基础中，8.8级地脚螺栓的承载力计算公式为：螺栓数量×每个螺栓有效面积×抗拉强度＞设备上拔力。例如，M16规格的8.8级螺栓有效面积约为212mm²，承载力约为25.44kN（约2.6吨）；M20规格的8.8级螺栓有效面积约为245mm²，承载力约为41.65kN（约4.25吨）。
8.8级地脚螺栓在大型设备基础中的安装方法主要有两种：
1. 一次埋入法：在浇灌混凝土时将螺栓埋入，适用于高塔等以倾覆控制的结构
2. 预留孔法：设备就位后，将孔洞打扫干净，放入螺栓，设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌
8.8级地脚螺栓的末端设计有多种形状以增加锚固力，包括J型、T型、棘爪型和双头型。其中，双头型地脚螺栓因两端有螺纹，组装方便，承载力较高，在工程中应用广泛。根据《输电杆塔用地脚螺栓与螺母》规范，推荐6.8级和8.8级地脚螺栓采用双头型。
8.8级地脚螺栓因其高强度和良好的抗疲劳性能，在动力荷载结构中有广泛的应用，主要包括：
1. 电力铁塔工程：采用35CrMoA合金钢与达克罗防腐工艺，耐盐雾超1000小时，通过高低温冲击试验
2. 桥梁工程：特别是地震多发地区，选择具备抗震性能的8.8级地脚螺栓尤为重要
3. 重型设备基础：如风机、轧机、起重机等大型设备基础，能够有效抵抗振动和冲击载荷
4. 汽车底盘部件：如悬挂支架等承受动荷载的部件
5. 机床主轴固定：需要高精度和高可靠性的连接场合
6. 隔爆型设备外壳紧固件：需要高强度连接的防爆设备
在不同工程场景中，8.8级地脚螺栓的具体应用要求也有所不同。在钢结构工程中，需选用Q355B高强度钢材，经调质热处理工艺，抗拉强度≥800MPa，螺纹精度达6g级；在电力铁塔工程中，采用35CrMoA合金钢与达克罗防腐工艺，耐盐雾超1000小时，通过高低温冲击试验；在桥梁工程中，特别是地震多发地区，选择具备抗震性能的8.8级地脚螺栓尤为重要。
Q235、Q355与8.8级地脚锚栓在强度等级方面存在明显差异，这些差异直接影响了它们在不同工程场景中的应用选择。正确理解这些差异并据此进行合理的选型，是确保建筑厂房结构安全和经济效益的关键。本节将从强度等级、适用条件、经济性等多个维度对这三种材质的地脚锚栓进行全面对比分析，为工程技术人员提供科学的选型依据。
Q235、Q355与8.8级地脚锚栓在强度等级方面存在显著差异，这种差异主要体现在屈服强度、抗拉强度等关键力学性能指标上。下表详细对比了三种材质地脚锚栓的主要强度参数：
材质/等级 | 屈服强度(MPa) | 抗拉强度(MPa) | 硬度(HB) | 强度等级分类 |
Q235 | ≥235 | 375-500 | 118-153 | 普通强度 |
Q355 | ≥355 | 470-630 | 150-200 | 中高强度 |
8.8级 | ≥640 | ≥800 | 229-293 | 高强度 |
从表中可以看出，三种材质的强度呈现明显的梯度关系：Q235作为普通碳素结构钢，强度最低；Q355作为低合金高强度结构钢，强度居中；而8.8级作为高强度螺栓，强度最高。这种强度差异直接决定了它们在不同荷载条件下的适用性。
从材质角度看，Q235和Q355主要是钢材材质牌号，而8.8级是螺栓的性能等级标识。8.8级螺栓通常采用45号优质碳钢或低合金钢制作，并经过淬火+回火处理，以提高其强度。螺栓性能等级的标记中，第一个数字（如8.8中的"8"）乘以100表示抗拉强度（MPa），第二个数字（如".8"）表示屈强比，即屈服强度与抗拉强度的比值。
基于强度等级的差异，三种材质地脚锚栓的适用条件也有明显区别，这种区别主要体现在荷载类型、结构重要性、环境条件等方面。
1. Q235材质地脚锚栓适用条件：
o 荷载类型：主要适用于静力荷载或动力荷载较小的结构
o 结构类型：一般建筑结构、轻型厂房、非主要承重构件
o 环境条件：一般室内环境，不适用于高腐蚀环境
o 经济性要求：成本控制较严格的项目
o 典型应用：轻型厂房檩条、小型吊车梁、屋面支撑系统、拉条等
2. Q355材质地脚锚栓适用条件：
o 荷载类型：适用于中等荷载，可承受一定动力荷载
o 结构类型：重要建筑结构、中型厂房、主要承重构件
o 环境条件：一般室内外环境，经表面处理后可用于轻度腐蚀环境
o 经济性要求：中等成本控制，注重长期性能
o 典型应用：重型厂房钢柱、大型吊车梁、大跨度屋顶桁架、高层楼面主梁等
3. 8.8级地脚锚栓适用条件：
o 荷载类型：主要适用于动力荷载较大的结构
o 结构类型：重要建筑结构、重型厂房、关键连接节点
o 环境条件：各种环境条件，包括高腐蚀环境（需配合适当表面处理）
o 经济性要求：成本控制较宽松，注重安全性和可靠性
o 典型应用：重型设备基础、桥梁连接件、电力铁塔、抗震结构等
地脚锚栓的选型必须根据实际荷载条件进行科学判断，不同荷载条件对地脚锚栓的要求各不相同。根据荷载类型和工程场景，地脚锚栓的选型标准有所不同。
1. 建筑工程场景：
o 民用建筑如住宅、写字楼的电梯井、承重墙等中小荷载部位，优先选用弯钩式地脚螺栓（90°或180°弯钩），材质选用Q235B，强度5.6级即可满足静态荷载需求，遵循GB/T 799-2020标准，埋深≥25倍螺栓直径。
o 大型公共建筑如体育场馆、机场航站楼的桁架、网架等大荷载结构，需选用锚板式地脚螺栓，焊接锚板增大粘结面积，抗拔力提升3倍，材质升级为Q345B，螺纹精度达6g级，避免安装滑丝。
2. 工业设备基础场景：
o 重型设备如轧钢机、起重机承受动荷载与扭矩，首选A型地脚螺栓（双螺纹+锥形锚固设计），材质采用40Cr合金钢，强度8.8级以上，螺栓间距≥3d防止共振，配合双螺母防松。
o 通用设备如水泵、电机以静态荷载为主，可选T型头地脚螺栓，安装便捷且可重复拆卸，表面热镀锌处理（锌层厚度≥85μm），适配车间潮湿环境。
3. 能源与电力场景：
o 风电基座需耐受低温与强风荷载，选用35CrMoA合金钢地脚螺栓，经调质处理后抗拉强度超985MPa，规格常用M45-M64，埋深按25d计算，且需通过300kN抗拔试验保持5分钟无位移。

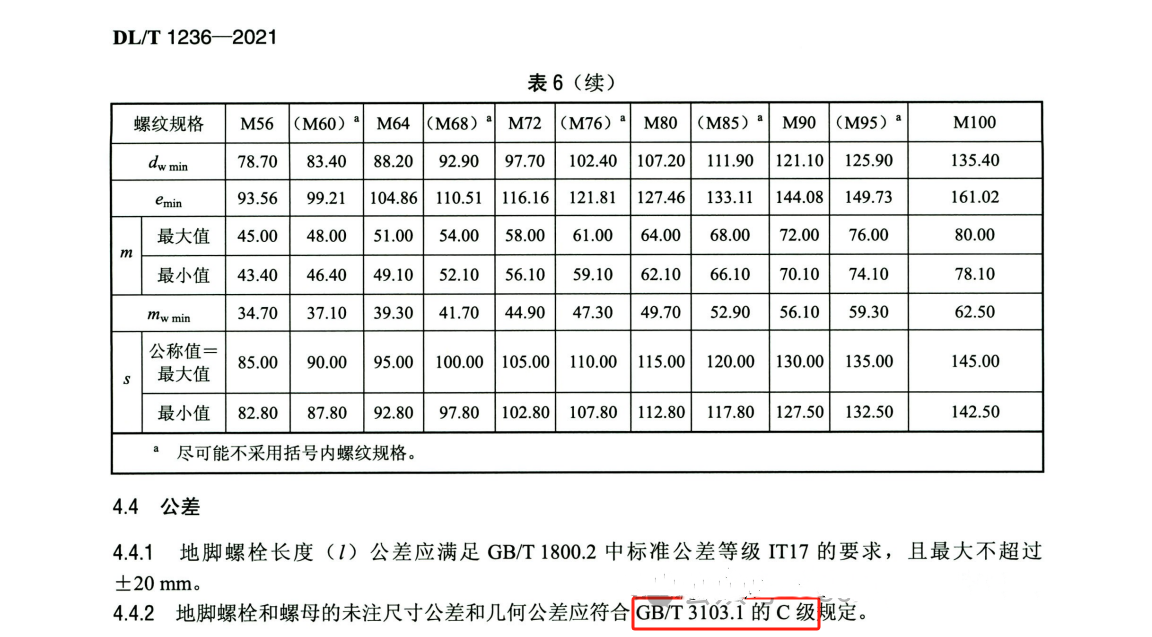

o 变电站、输电塔遵循DLT1236标准，选用双头型或棘爪型地脚螺栓，材质优先Q345B，具备良好焊接性与低温韧性，应对户外温差变化。
4. 化工与沿海场景：
o 化工车间、跨海桥梁高腐蚀环境下，螺栓需采用达克罗工艺（耐盐雾超1000小时），材质选用16Mn或316L不锈钢，避免选用普通碳钢导致6个月内锈蚀失效。
o 螺栓边距≥4d，防止基础边缘混凝土破坏，安装后需做500小时盐雾试验验证防腐效果。
5. 既有建筑改造场景：
o 新增设备或结构加固时，优先用化学锚栓，通过化学胶粘剂固定，无需破坏原混凝土基础，施工灵活高效。
o 需注意按产品说明书控制埋深（≥15d），适配既有结构的荷载叠加需求。
不同材质地脚锚栓的选型必须遵循相应的技术标准和规范，这些标准和规范为地脚锚栓的设计、制造和安装提供了科学依据。
1. Q235与Q355材质地脚锚栓主要标准：
o GB/T 700-2006《碳素结构钢》（Q235材质）
o GB/T 1591-2018《低合金高强度结构钢》（Q355材质）
o GB/T 799-2020《地脚螺栓》
o GB 50017-2017《钢结构设计标准》
2. 8.8级地脚锚栓主要标准：

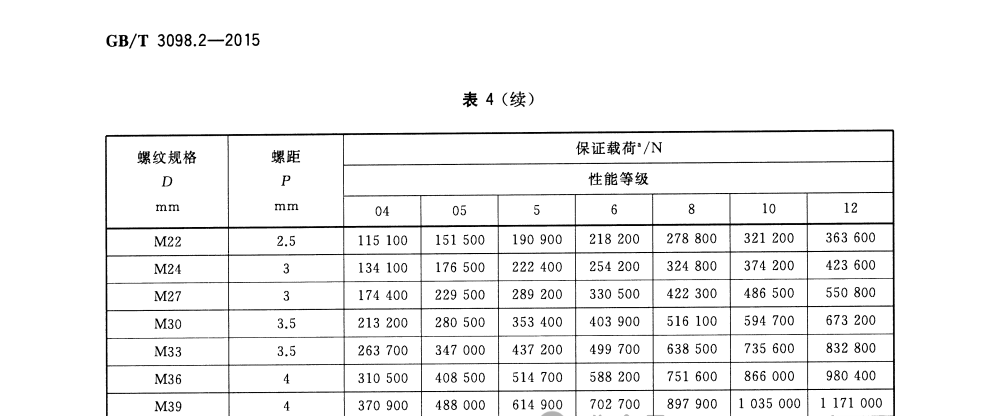

o GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》
o GB/T 1231《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
o JGJ 82《钢结构高强度螺栓连接技术规程》
o DLT 5486-2020《架空输电线路杆塔结构设计技术规程》
3. 地脚螺栓锚固长度标准：
o 根据《钢结构设计标准》第12.7.6条，地脚螺栓锚固深度不应小于20倍螺栓直径
o 当螺栓直径超过40毫米时，端部需焊接锚板，锚固长度不小于12倍直径
o 综合规范及《钢结构设计手册》，标准埋入长度通常为25倍锚栓直径，底部需配备弯钩或锚板
地脚锚栓的选型不仅要考虑技术性能，还需进行经济性分析，以实现技术性能与经济成本的最佳平衡。三种材质地脚锚栓的经济性对比如下表所示：
材质/等级 | 材料成本 | 加工成本 | 安装成本 | 维护成本 | 综合经济性 |
Q235 | 低 | 低 | 低 | 中 | 低荷载条件下最优 |
Q355 | 中 | 中 | 中 | 中低 | 中等荷载条件下最优 |
8.8级 | 高 | 高 | 高 | 低 | 高荷载或动力荷载条件下最优 |
从经济性角度分析：
1. Q235材质：材料成本和加工成本最低，安装简单，维护成本适中，在低荷载条件下综合经济性最优。但在高荷载条件下，需要更大截面或更多数量，可能导致总体成本上升。
2. Q355材质：材料成本和加工成本适中，安装难度一般，维护成本较低，在中等荷载条件下综合经济性最优。其高强度可以减少材料用量，部分抵消了材料单价的提高。
3. 8.8级地脚锚栓：材料成本和加工成本最高，安装要求严格，需要专业工具和技术人员，但维护成本低，在高荷载或动力荷载条件下综合经济性最优。虽然初始投资高，但其高强度和长寿命可以降低全生命周期成本。
基于上述分析，可以建立地脚锚栓选型的决策流程，帮助工程技术人员在实际工程中做出科学合理的选择。
1. 确定荷载条件：
o 静力荷载为主：考虑Q235或Q355
o 动力荷载为主：考虑Q355或8.8级
o 高强度或疲劳荷载：必须选用8.8级
2. 评估结构重要性：
o 次要结构：可选用Q235
o 一般结构：可选用Q355
o 重要结构或关键节点：应选用8.8级
3. 考虑环境条件：
o 一般室内环境：三种材质均可
o 腐蚀环境：需配合表面处理，或选用不锈钢材质
o 低温环境：优先选用Q355或8.8级
4. 分析经济性：
o 低预算项目：优先考虑Q235
o 中等预算项目：优先考虑Q355
o 高预算或重要项目：优先考虑8.8级
5. 综合决策：
o 综合考虑技术性能和经济性
o 优先满足安全性和可靠性要求
o 在满足技术要求的前提下，选择经济性最优的方案
通过这一决策流程，工程技术人员可以根据具体工程条件，科学合理地选择地脚锚栓材质，确保结构安全可靠，同时实现经济性的最优化。
地脚锚栓的选型必须严格遵循相关技术规范和设计指南，这些规范和指南为地脚锚栓的设计、制造、安装和验收提供了科学依据。在建筑厂房工程中，地脚锚栓作为连接上部结构与基础的关键部件，其选型合理与否直接关系到整个结构的安全性和稳定性。本节将系统地介绍地脚锚栓选型的主要技术标准、设计规范及施工要点，为工程技术人员提供全面的技术指导。
地脚锚栓的选型首先需要了解和掌握相关的技术标准，这些标准规定了地脚锚栓的材料要求、力学性能、尺寸规格等技术参数。建筑厂房类地脚锚栓主要遵循以下技术标准：
1. 国家标准GB/T 799-2020《地脚螺栓》：
o 适用于螺纹规格为M8~M72、性能等级4.6级和5.6级、产品等级为C级的地脚螺栓
o 规定了地脚螺栓的尺寸、公差、机械性能等技术要求
o 替代了之前的GB/T 799-1988标准，内容更加完善
2. GB/T 700-2006《碳素结构钢》：
o 规定了Q235等碳素结构钢的技术要求
o 适用于一般建筑结构用地脚锚栓材质选择
3. GB/T 1591-2018《低合金高强度结构钢》：
o 规定了Q355等低合金高强度结构钢的技术要求
o 适用于要求较高的建筑结构用地脚锚栓材质选择
4. GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》：
o 规定了螺栓的机械性能要求，包括强度等级划分
o 适用于8.8级等地脚螺栓的性能要求
5. 电力行业标准DL/T 1236-2021《输电杆塔用地脚螺栓与螺母》：
o 将地脚螺栓按强度等级分类，包括4.6级、5.6级、8.8级和10.9级
o 最小规格由M16提高到M20，性能等级增加了10.9级
地脚锚栓的材质选择是选型过程中的关键环节，不同的材质具有不同的力学性能和适用条件。根据工程实践和相关标准，地脚锚栓材质选择应遵循以下标准：
1. 钢材种类选择：
o 碳素结构钢：如Q235、Q345等，具有良好的塑性和韧性，适用于一般建筑结构
o 不锈钢：如SUS304、SUS316等，适用于腐蚀性环境
o 合金钢：如40Cr、35CrMo等，适用于高强度或高温环境
2. 钢材性能要求：
o 强度：评价螺栓性能的重要指标，应根据荷载条件选择适当强度等级
o 塑性：良好的塑性可以避免脆性破坏，提高结构安全性
o 冲击韧性：特别是在低温环境下使用的地脚锚栓，应具有良好的冲击韧性
o 疲劳极限：对于承受动力荷载的地脚锚栓，应考虑其疲劳性能
3. 材质选择原则：
o 安全性原则：优先考虑结构安全性，选择足够强度的材质
o 经济性原则：在满足安全要求的前提下，选择经济合理的材质
o 适用性原则：根据使用环境选择适合的材质，如腐蚀环境应选用不锈钢或采取防腐措施
o 可施工性原则：考虑材质的加工性能和安装便利性
地脚锚栓的设计必须符合相关规范要求，这些规范涉及锚固长度、间距、边距等关键参数。根据《钢结构设计标准》和其他相关规范，地脚锚栓设计应遵循以下规定：
1. 锚固长度要求：
o 根据《钢结构设计标准》第12.7.6条，地脚螺栓锚固深度不应小于20倍螺栓直径
o 当螺栓直径超过40毫米时，端部需焊接锚板，锚固长度不小于12倍直径
o 综合规范及《钢结构设计手册》，标准埋入长度通常为25倍锚栓直径
o 底部需配备弯钩或锚板，直钩长度不低于4倍锚栓直径
o 锚板尺寸不小于1.3倍锚栓直径
2. 间距与边距要求：
o 地脚螺栓中心距及与基础顶面边缘的距离，最小值建议按5d及150mm控制
o 在承受动力荷载的结构中，地脚螺栓的间距应≥3d以防止共振
o 螺栓边距≥4d，防止基础边缘混凝土破坏
3. 地脚螺栓强度等级分类：
o 电力行业标准DLT 5486-2020将锚栓改称为地脚螺栓，按强度等级进行分类，不再指定材质
o DLT 1236-2021地脚螺栓的最小规格由M16→M20，性能等级增加了一个10.9级
o GB 51022-2015门式刚架轻型房屋钢结构技术规范和GB 50017-2017钢结构设计标准中，地脚螺栓指定材质，而不是按强度等级划分
o GB/T 799-2020地脚螺栓虽然按性能等级划分，但是仅有两个等级：4.6级、5.6级
地脚锚栓的安装质量直接影响其使用效果，必须严格按照相关规范进行施工。地脚锚栓安装规范主要包括以下几个方面：
1. 预埋方式：
o 预留孔式：在浇筑混凝土时预留螺栓孔，等混凝土达到一定强度后，再插入螺栓进行二次浇筑
o 埋入式：在浇筑混凝土前就把螺栓定位好，混凝土一次浇筑成型
o 焊接式：通过焊接将地脚螺栓固定在预埋件上
2. 混凝土强度要求：
o 混凝土强度应满足设计要求，通常不低于C25
o 二次浇筑时，应使用比原基础高一级的无收缩细石混凝土
3. 锚固深度控制：
o 根据螺栓规格和受力情况确定锚固深度，一般不少于3倍螺栓直径
o 对于承受动力荷载的结构，锚固深度应适当增加
4. 防锈处理：
o 可采用镀锌、涂漆等方式防止腐蚀
o 沿海地区必做热浸镀锌处理，按GB/T5267.3标准执行，可将耐腐蚀性提升3倍以上
5. 安装精度要求：
o 螺栓平面位置误差≤±3mm，顶标高误差≤±3mm
o 超差会导致钢柱无法对接，后期整改成本飙升
o 地脚螺栓与柱纵向钢筋需保持合理间距，底板边缘距混凝土柱边缘最小不小于50mm
地脚锚栓的施工质量控制是确保其使用效果的关键环节，应从以下几个方面进行控制：
1. 施工前准备：
o 制定合理组织方案，在地梁钢筋绑扎前完成锚栓定位
o 设计人员应在技术交底中明确注意事项，避免后期调整
o 检查地脚螺栓的材质、规格、数量是否符合设计要求
2. 施工过程控制：
o 定位精度控制要求轴线偏差≤3mm，标高误差±1mm
o 施工时可使用全站仪建立矩形控制网，钢尺量距时加入温度和尺长改正
o 固定架施工可采用直埋法或后埋法，根据实际情况选择
3. 施工后验收：
o 检查地脚螺栓的位置、标高、垂直度等是否符合设计要求
o 检查混凝土浇筑质量，确保无蜂窝、麻面等缺陷
o 对重要结构的地脚螺栓，应进行拉拔试验，验证其锚固力
基于上述技术规范和设计指南，可以建立地脚锚栓选型的决策流程，帮助工程技术人员在实际工程中做出科学合理的选择：
1. 确定基本参数：
o 荷载条件：静力荷载还是动力荷载，荷载大小
o 结构重要性：一般结构还是重要结构
o 环境条件：一般环境还是腐蚀环境
o 经济性要求：成本控制程度
2. 选择材质类型：
o 一般荷载、一般环境：优先考虑Q235
o 中等荷载、一般环境：优先考虑Q355
o 高荷载、动力荷载：必须选用8.8级
o 腐蚀环境：选用不锈钢或采取防腐措施
3. 确定规格参数：
o 根据荷载计算所需螺栓直径和数量
o 确定锚固长度，一般不少于25倍螺栓直径
o 确定螺栓间距和边距，满足规范要求
4. 选择安装方式：
o 一般情况：优先考虑一次埋入法
o 高精度要求：采用预留孔法，便于调整
o 特殊情况：根据实际情况选择合适的安装方式
5. 确定表面处理：
o 一般室内环境：可不做特殊处理
o 室外环境：应做防锈处理，如镀锌、涂漆等
o 腐蚀环境：必须采取有效的防腐措施，如热浸镀锌、达克罗处理等
通过这一决策流程，工程技术人员可以根据具体工程条件，科学合理地选择地脚锚栓，确保结构安全可靠，同时实现经济性的最优化。
通过对建筑厂房类地脚锚栓材质选择与应用的系统分析，我们可以得出一系列重要结论，并为工程实践提供有价值的建议。地脚锚栓作为建筑结构中的关键连接件，其材质选择的合理性直接关系到工程的安全性、经济性和耐久性。本章节将总结前述分析的主要发现，并提出针对性的工程应用建议，为建筑厂房类地脚锚栓的选型和使用提供科学指导。
1. 材质特性差异明显：
o Q235材质地脚锚栓屈服强度为235MPa，具有良好的塑性和焊接性能，成本较低，适用于一般建筑结构和轻型设备固定。
o Q355材质地脚锚栓屈服强度为355MPa，比Q235高出约50%，具有更高的强度、韧性和耐候性，适用于要求较高的建筑结构和中等荷载设备。
o 8.8级地脚螺栓抗拉强度为800MPa，屈服强度为640MPa，属于高强度螺栓，适用于承受动力荷载较大的结构，如重型机械设备、起重机、风电设备等。
2. 应用场景各有侧重：
o Q235材质主要应用于轻型厂房檩条（跨度≤6m）、小型吊车梁（起重量≤5t）、屋面支撑系统、拉条、幕墙龙骨（荷载≤1.0kN/m²）等低荷载场合。
o Q355材质主要应用于重型厂房钢柱（截面≥200×200mm）、大型吊车梁（起重量≥10t）、大跨度屋顶桁架（如体育馆屋盖，规格150×150×8mm）、高层楼面主梁等高荷载场合。
o 8.8级地脚螺栓主要应用于电力铁塔、桥梁工程、重型设备基础等承受动力荷载的结构，特别是在需要抗震性能的场合。
3. 经济性需综合考量：
o Q235钢材单价低（约4000元/吨），适用于小规格构件（≤80×80×4mm），综合成本比Q355低10%-15%。
o Q355在大规格构件（≥100×100×5mm）中因截面减小，钢材用量减少，综合成本可能更具优势。
o 8.8级地脚螺栓虽然初始成本高，但在高荷载或动力荷载条件下，其高强度和长寿命可以降低全生命周期成本。
4. 技术标准体系完善：
o 建筑厂房类地脚锚栓主要遵循GB/T 799-2020《地脚螺栓》国家标准，该标准适用于螺纹规格为M8~M72、性能等级4.6级和5.6级、产品等级为C级的地脚螺栓。
o 电力行业标准DL/T 1236-2021将地脚螺栓按强度等级分类，包括4.6级、5.6级、8.8级和10.9级，最小规格由M16提高到M20。
o 地脚螺栓的锚固长度根据《钢结构设计标准》第12.7.6条，不应小于20倍螺栓直径；当螺栓直径超过40毫米时，端部需焊接锚板，锚固长度不小于12倍直径。
基于上述研究结论，针对建筑厂房类地脚锚栓的材质选择与应用，提出以下工程应用建议：
1. 科学选型原则：
o 安全性优先：在满足安全要求的前提下考虑经济性，不可为追求经济性而降低安全标准。
o 匹配性原则：地脚锚栓的材质和规格应与结构的重要性、荷载条件、环境条件相匹配。
o 全寿命周期成本：不仅考虑初始投资，还应考虑维护成本、使用寿命等因素，综合评估全寿命周期成本。
2. 材质选择建议：
o 一般建筑结构、轻型设备固定：优先选用Q235材质地脚锚栓，经济实惠且满足使用要求。
o 重要建筑结构、中型荷载设备：推荐选用Q355材质地脚锚栓，强度高且综合经济性好。
o 重型设备、动力荷载结构：必须选用8.8级地脚螺栓，确保结构安全和可靠性。
3. 设计规范建议：
o 锚固长度设计：标准埋入长度通常为25倍锚栓直径，底部需配备弯钩或锚板，直钩长度不低于4倍锚栓直径。
o 间距与边距控制：地脚螺栓中心距及与基础顶面边缘的距离，最小值建议按5d及150mm控制；在承受动力荷载的结构中，间距应≥3d。
o 防腐设计：根据环境条件选择适当的防腐措施，一般室外环境应做热浸镀锌处理（锌层厚度≥85μm），腐蚀环境应采用达克罗工艺或不锈钢材质。
4. 施工质量控制建议：
o 预埋精度控制：螺栓平面位置误差≤±3mm，顶标高误差≤±3mm，超差会导致钢柱无法对接，后期整改成本飙升。
o 安装方式选择：高精度要求场合采用预留孔法，便于调整；一般情况可采用一次埋入法，整体性好。
o 混凝土质量控制：二次浇筑时，应使用比原基础高一级的无收缩细石混凝土，确保锚固质量。
5. 维护检测建议：
o 定期检查：对重要结构中的地脚锚栓应定期检查，特别是8.8级高强度螺栓在动力荷载作用下的松动情况。
o 防腐维护：定期检查地脚锚栓的防腐状况，发现问题及时处理，延长使用寿命。
o 荷载监测：对承受动力荷载的结构，应监测地脚锚栓的工作状态，确保其在安全范围内工作。
随着建筑技术的不断发展和工程要求的不断提高，建筑厂房类地脚锚栓的材质选择与应用也呈现出一些新的发展趋势：
1. 高强度材料应用增加：随着建筑结构向大跨度、高层化发展，对地脚锚栓的强度要求越来越高，Q355和8.8级地脚锚栓的应用比例将不断增加。
2. 防腐性能要求提高：随着环保要求的提高和结构耐久性要求的提升，地脚锚栓的防腐性能将受到更多关注，高性能防腐材料和工艺将得到更广泛应用。
3. 标准化程度提高：随着行业标准的不断完善，地脚锚栓的设计、制造、安装和使用将更加标准化，有利于提高工程质量和安全性。
4. 全寿命周期成本考量：未来地脚锚栓的选型将更加注重全寿命周期成本，不仅考虑初始投资，还将考虑维护成本、使用寿命等因素。
总之，建筑厂房类地脚锚栓的材质选择是一个需要综合考虑技术性能、经济性、安全性等多方面因素的复杂决策过程。通过科学合理的选型和应用，可以确保建筑结构的安全可靠，同时实现经济性的最优化。希望本文的研究结论和建议能够为工程技术人员在实际工作中提供有益的参考和指导。
识别二维码电话联系佑工紧固件：
识别二维码关注 微信公众号：佑工紧固件 或微信搜索公众号:佑工紧固件 紧固件知识全知道
[1] 国家标准. GB/T 799-2020 地脚螺栓[S]. 北京: 中国标准出版社, 2021.
[2] 国家标准. GB/T 700-2006 碳素结构钢[S]. 北京: 中国标准出版社, 2006.
[3] 国家标准. GB/T 1591-2018 低合金高强度结构钢[S]. 北京: 中国标准出版社, 2018.
[4] 国家标准. GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱[S]. 北京: 中国标准出版社, 2010.
[5] 电力行业标准. DLT 5486-2020 架空输电线路杆塔结构设计技术规程[S]. 北京: 中国电力出版社, 2020.
[6] 电力行业标准. DLT 1236-2021 输电杆塔用地脚螺栓与螺母[S]. 北京: 中国电力出版社, 2021.
[7] 国家标准. GB 50017-2017 钢结构设计标准[S]. 北京: 中国建筑工业出版社, 2018.
[8] 国家标准. GB 51022-2015 门式刚架轻型房屋钢结构技术规范[S]. 北京: 中国建筑工业出版社, 2015.
[9] 国家标准. GB 50011 建筑抗震设计规范[S]. 北京: 中国建筑工业出版社, 2010.
[10] 化工行业标准. HG/T 21545-2006 地脚螺栓(锚栓)通用图[S]. 北京: 中国计划出版社, 2007.
[11] 2025新澳门原料大全免费. 地脚螺栓产品介绍[EB/OL]. (2023-01-01)[2023-12-01]. /data/1350.html
[12] 中国建筑金属结构协会. 钢结构地脚螺栓应用技术指南[J]. 建筑结构, 2022, 52(10): 1-8.
[13] 中国钢结构协会. 钢结构设计手册[M]. 北京: 中国建筑工业出版社, 2022.
[14] 中冶建筑研究总院有限公司. 混凝土结构后锚固技术规程[J]. 建筑结构, 2019, 49(14): 1-12.
[15] 中国建筑科学研究院. GB 50010 混凝土结构设计规范[S]. 北京: 中国建筑工业出版社, 2010.
